A
B
D
60°
E
C
F
A
B
C
D
E
45°
F
10
2-INSTRUCTIONS POUR L'INSTALLATION

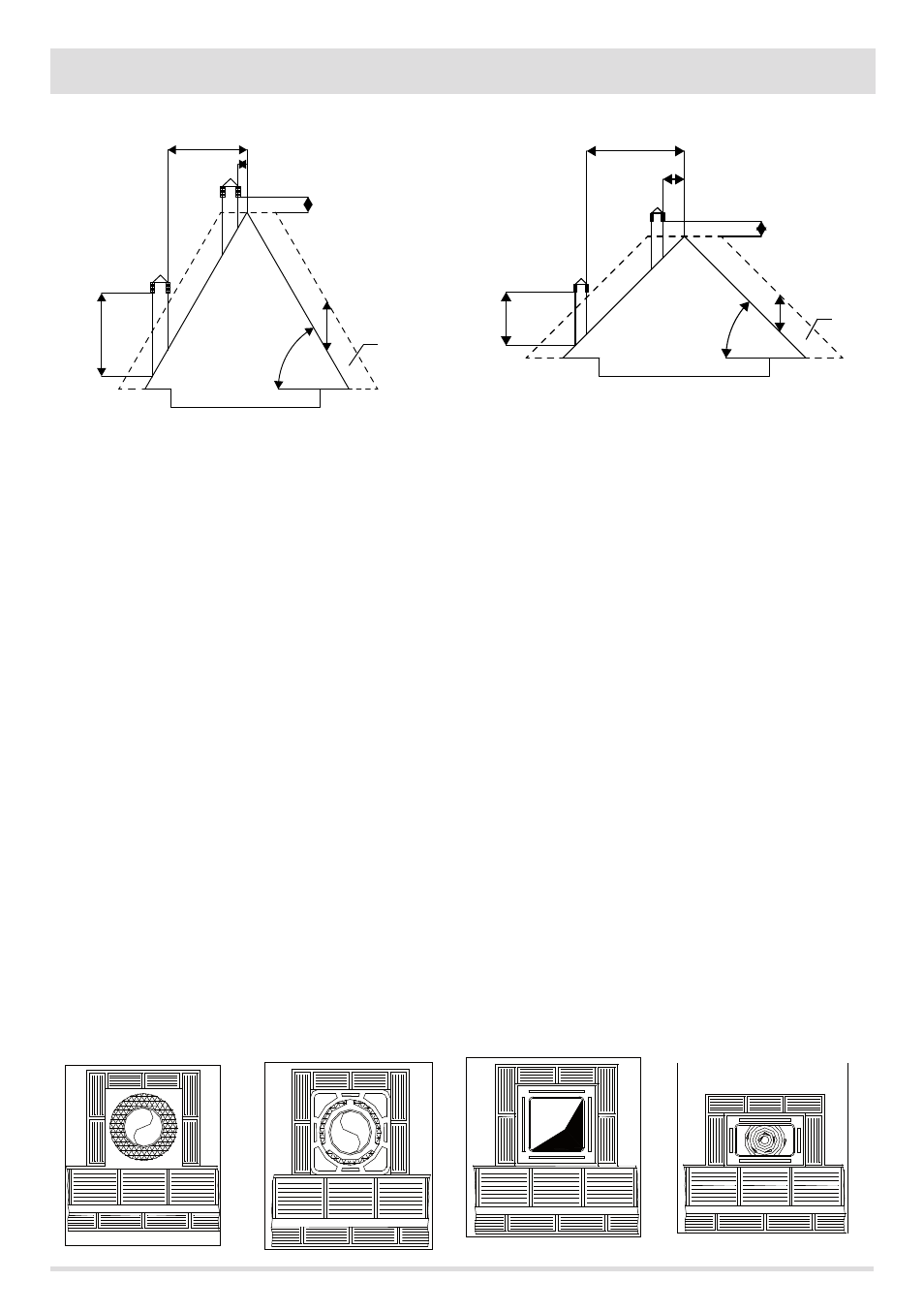

TOIT À 60° TOIT À 45°
DIMENSIONNEMENT
La dépression (tirage) d’un conduit de fumée dépend aussi de sa hauteur. Vérifier la dépression avec les valeurs indiquées dans les carac-
téristiques techniques. La hauteur minimale de la cheminée est de 3,5 mètres.
La section intérieure du conduit de fumée peut être ronde (c’est la meilleure), carrée ou rectangulaire (le rapport entre les côtés intérieurs
doit être ≤1,5) avec les côtés raccordés avec un rayon minimum de 20 mm. La dimension de la section doit être au minimum identique à
celle de la sortie de l’appareil (les diamètres inférieurs doivent être confirmés par un calcul dimensionnel approprié du système).
Les sections/longueurs des cheminées reportées dans le tableau des données techniques sont des indications pour une installation
correcte. D’éventuelles configurations alternatives devront être correctement dimensionnées selon la méthode générale de calcul de
l’UNI EN 13384-1 ou d’autres méthodes dont l’efficience a été prouvée.
Vous trouverez ci-dessous quelques exemples de conduits de fumée présents sur le marché :
Cheminée en acier AISI 316 à
double chambre isolée avec de
la fibre céramique ou produit
équivalent résistant à 400°C.
Cheminée en matériau
réfractaire à double chambre
isolée et gaine extérieure en
béton allégé avec matériau
alvéolaire type argile.
Cheminée traditionnelle en
argile section carrée avec
entretoises insérées vides
isolantes.
Éviter les cheminées à section
intérieure rectangulaire où le
rapport entre le côté le plus
long et le plus court serait
supérieur à 1,5 (par ex. 20x40
ou 15x30).
EXCELLENTE BONNE MÉDIOCRE MAUVAISE
A = MIN. 2,60 mètres
B = DISTANCE > 1,20 mètre
C = DISTANCE < 1,20 mètre
D = 0,50 mètre AU-DESSUS DU FAITE
A = 2,10 mètres
F = ZONE DE REFLUX
A = MIN. 2,00 mètres
B = DISTANCE > 1,30 mètre
C = DISTANCE < 1,30 mètre
D = 0,50 mètre AU-DESSUS DU FAITE
E = 1,50 mètre
F = ZONE DE REFLUX
FIGURE 5 FIGURE 6
