MCZ Thor - Manuel (Page 14)

A
B B
A C
MIN.1,5 m MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
12
2-INSTRUCTIONS POUR L'INSTALLATION
PRISE D’AIR EXTÉRIEURE
Il est obligatoire de prévoir une prise d’air extérieure adéquate qui permette l’apport de l’air comburant nécessaire au fonctionnement cor-
rect du produit. L’afflux de l’air entre l’extérieur et le local d’installation peut se produire par voie directe, au moyen d’une ouverture sur une
paroi extérieure de la pièce (solution préférable voir Figure 9 a) ; ou par voie indirecte, au moyen du prélèvement de l’air en provenance des
pièces contigües et communicantes de façon permanente avec la pièce d’installation (voir Figure 9 b). Les chambres à coucher, les salles
de bains, les garages et en général les locaux à risque d’incendie ne doivent pas faire partie des pièces contigües. Lors de l’installation, il
faut vérifier les distances minimales nécessaires pour réussir à prélever l’air de l’extérieur. Prendre en compte la présence des portes et des
fenêtres qui pourraient interférer avec l’afflux correct de l’air au produit (voir schéma ci-dessous).
La prise d’air doit avoir une surface nette totale minimale de 100 cm2 (pour les poêles - 150 cm2 pour les cheminées/inserts) : la surface
susdite doit être augmentée en conséquence si, à l’intérieur du local, il y a d’autres générateurs actifs (par exemple : ventilateur électrique
pour l’extraction de l’air, hotte aspirante, d’autres poêles, etc.) qui pourraient causer la mise en dépression de la pièce. Il est nécessaire
de faire vérifier qu’avec tous les appareils allumés, la chute de pression entre la pièce et l’extérieur ne dépasse pas la valeur de 4 Pa. Si
besoin est, augmenter la section d’entrée de la prise d’air qui doit être réalisée à une hauteur proche du sol. De plus, elle doit toujours être
protégée par une grille de protection extérieure anti-volatiles, de façon à ce qu’elle ne puisse être obstruée par aucun objet.
Il est possible de raccorder l’air nécessaire à la combustion directement à la prise d’air extérieure, à l’aide d’un tube non compressible (en

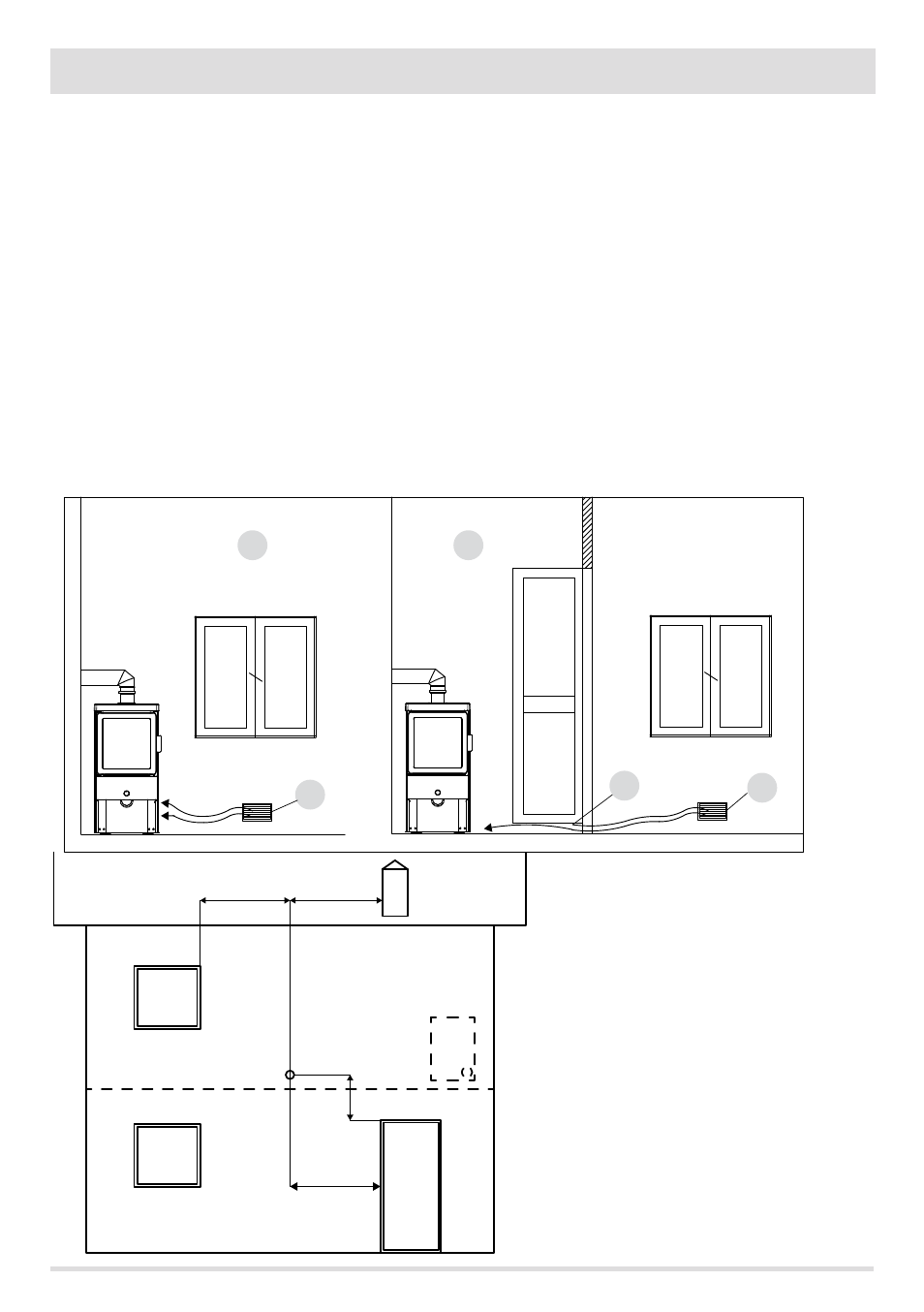

FIGURE 9 A - DIRECTEMENT DE L'EXTÉRIEUR
FIGURE 10
FIGURE 9 B - PAR VOIE INDIRECTE DU LOCAL ADJACENT
A=PRISE D'AIR
B=LOCAL À VENTILER
C=AUGMENTATION DE LA FENTE SOUS LA PORTE
