2-INSTRUCTIONS POUR L'INSTALLATION
MAINTENANCE
Le conduit de fumée doit toujours être propre, car les dépôts de suie ou d’huile non brûlés réduisent la section et bloquent le tirage en
compromettant le bon fonctionnement du produit et, s’ils sont présents en grandes quantités, ils peuvent s’incendier. Il est obligatoire
de faire nettoyer et contrôler le conduit de fumée et le terminal de cheminée par un ramoneur qualifié au moins une fois par an. Après le
contrôle/la maintenance, se faire remettre une déclaration écrite confirmant que le système fonctionne en toute sécurité.
L’omission de l’entretien compromet la sécurité.

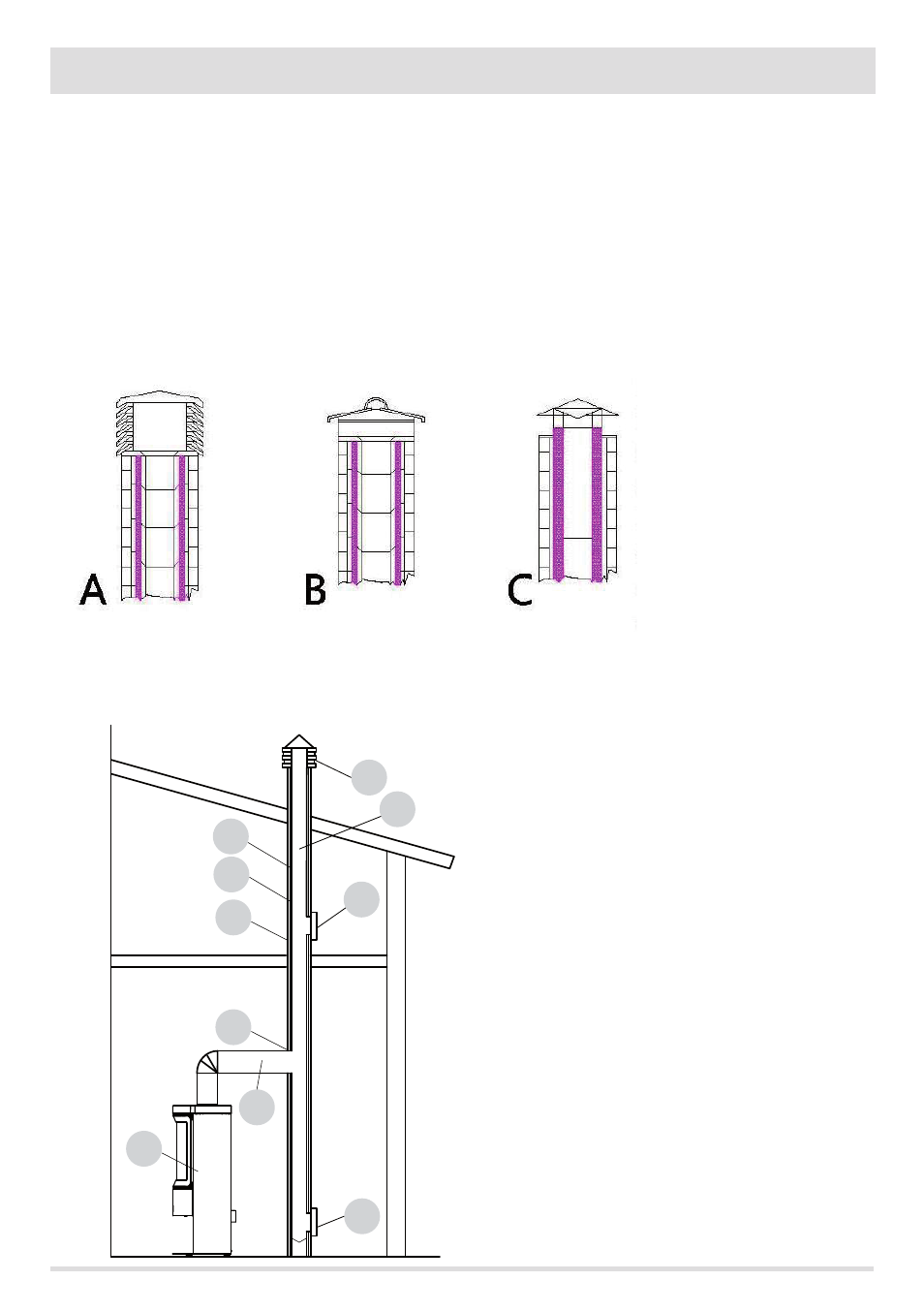

TERMINAL DE CHEMINÉE
Le terminal de cheminée est un élément déterminant pour le bon fonctionnement de l’appareil réchauffant ; il est conseillé d’utiliser un
terminal de type pare-vent (A) voir Figure 7.
L’aire des ouvertures pour l’évacua-
tion des fumées doit correspondre
au moins au double de la section du
conduit de fumée/système entubé et
elle doit être conformée de façon à ce
qu’en cas de vent aussi, l’évacuation
des fumées soit garantie. Elle doit em-
pêcher l’entrée de la pluie, de la neige
et des animaux éventuels. Le niveau
de l’évacuation dans l’atmosphère
doit se trouver en dehors de la zone de
reflux créée par la conformation de la
toiture ou des obstacles éventuels qui
se trouvent à proximité (voir Figure
2-3-4-5-6).
COMPOSANTS DE LA CHEMINÉE
LÉGENDE :
(1) TERMINAL DE CHEMINÉE
(2) VOIE D'ÉJECTION
(3) CONDUIT DE FUMÉE
(4) ISOLATION THERMIQUE
(5) PAROI EXTÉRIEURE
(6) RACCORD DE LA CHEMINÉE
(7) CANAL DE FUMÉE
(8) GÉNÉRATEUR DE CHALEUR
(9) VOLET D'INSPECTION
FIGURE 7
FIGURE 8
