13
2-INSTRUCTIONS POUR L'INSTALLATION
spirale par exemple).
Dans le cas des canalisations allant jusqu’à 3 m, augmenter la section de 5 % environ tandis que pour des mesures supérieures, l’aug-
menter de 15 %.
Pour les poêles installés dans les studios, chambres à coucher et salles de bains (s’ils sont autorisés), le raccordement de l’air comburant
à l’extérieur est obligatoire.
Il faut notamment que ce raccordement soit réalisé de façon à ce qu’il soit étanche pour ne pas compromettre la caractéristique d’étan-
chéité globale du système.
DISTANCE (mètres) La prise d'air doit être éloignée de :
1,5 m EN-DESSOUS Portes, fenêtres, évacuations des fumées, vides d'air, ...
1,5 m HORIZONTALEMENT Portes, fenêtres, évacuations des fumées, vides d'air, ...
0,3 m AU-DESSUS Portes, fenêtres, évacuations des fumées, vides d'air, ...
1,5 m LOIN de la sortie des fumées
RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement entre l’appareil et le conduit de fumée doit être effectué avec un canal de fumée conforme à la norme EN 1856-2. Pour
raccorder les thermo-cheminées au conduit de fumée ou à une fixation au plafond qui n’a pas le même axe que la sortie des fumées de
l’appareil, les changements de direction devront être réalisés en utilisant des coudes ouverts qui ne dépassent pas 45° par rapport à la
verticale. La même précaution doit être utilisée pour raccorder la thermo-cheminée à la cheminée (voir figure ci-dessous).
Pour les poêles, il est possible d’effectuer des raccordements au conduit de fumée de 2 m maximum en projection horizontale, avec une
pente minimale de 3 % et un nombre maximal de 3 courbes à 90°C (inspectionnables - le raccord en T de sortie de l’appareil ne doit pas
être compté).
Le diamètre du canal de fumée doit être égal ou supérieur à celui de la sortie de l’appareil. Une éventuelle augmentation/réduction de

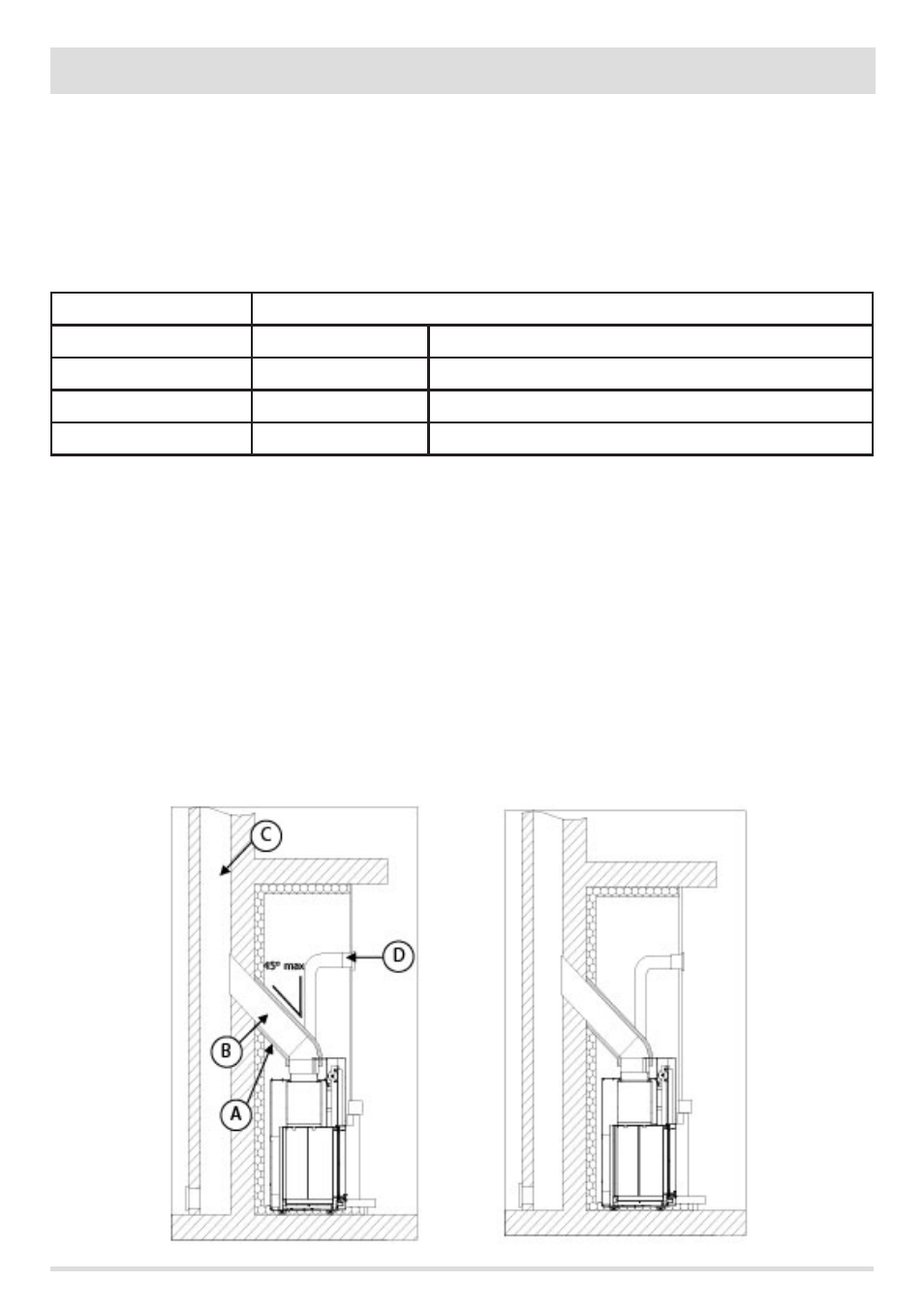

EXEMPLE DE RACCORD DE LA THERMO-CHEMINÉE
A. ISOLATION EN FIBROCÉRAMIQUE
B. RACCORD DES FUMÉES
C. CONDUIT DE FUMÉE
D. GRILLE DE HOTTE
REPRÉSENTATION TYPIQUE DE CONDUIT DE FUMÉE
EFFECTUÉ CORRECTEMENT AVEC, AU PIED DU SEGMENT
ASCENDANT EXTÉRIEUR, L'EMPLACEMENT D'UNE CHAMBRE
À VOLET ÉTANCHE POUR LA COLLECTE ET L'ÉVACUATION
DES MATÉRIAUX SOLIDES PRODUITS PAR LA COMBUSTION.
