HEIDENHAIN TNC 620

77

3.1 Pr

incipes de base

Système de référence sur fraiseuses

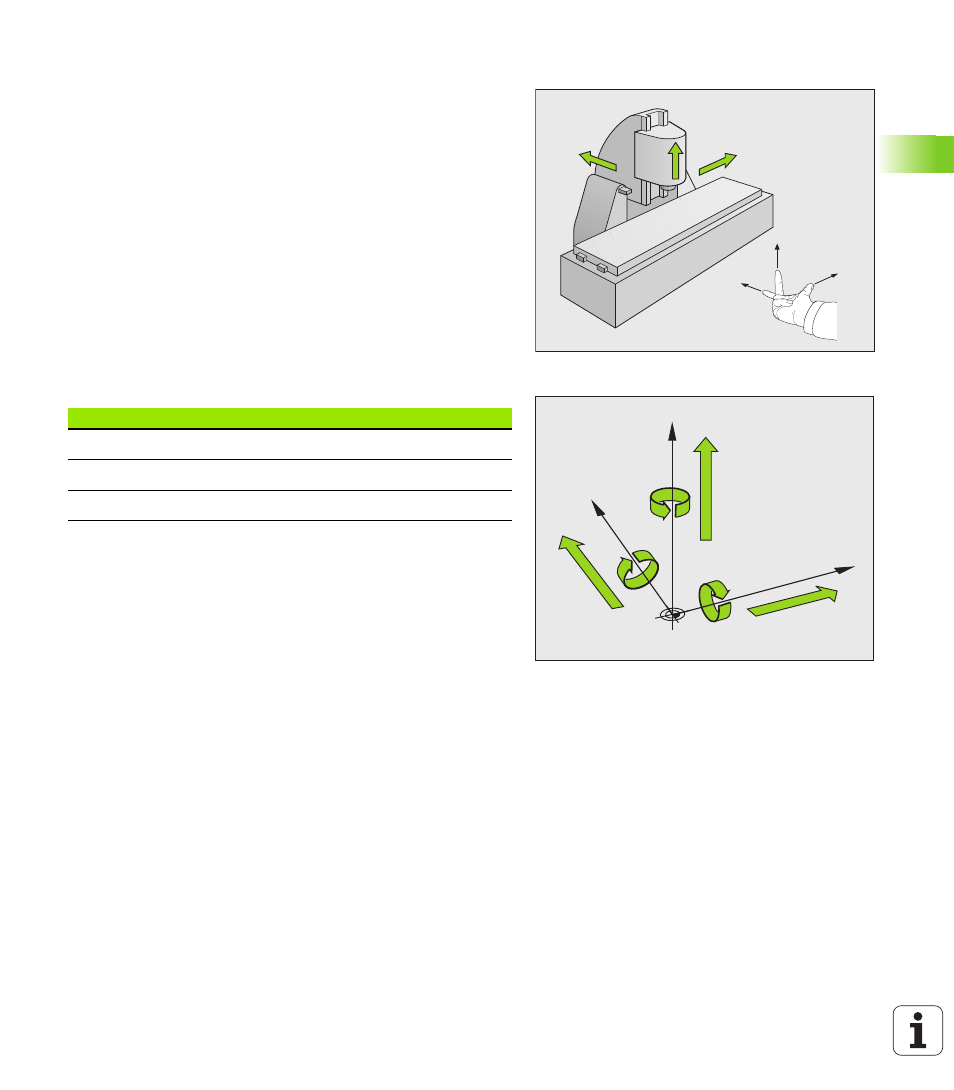

Pour l’usinage d’une pièce sur une fraiseuse, le système de référence
est généralement le système de coordonnées cartésiennes. La figure
de droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique : le majeur dirigé dans le
sens de l’axe d’outil indique alors le sens Z+, le pouce indique le sens
X+, et l’index le sens Y+.

La TNC 620 peut piloter jusqu'à 5 axes. Des axes auxiliaires U, V et W,
parallèles aux axes principaux X, Y et Z peuvent équiper les machines.
Les axes rotatifs sont désignés par A, B et C. La figure en bas à droite
montre la relation des axes auxiliaires et rotatifs avec les axes
principaux.

Désignation des axes sur les fraiseuses

Désignation des axes X, Y et Z de votre fraiseuse : axe principal (1er
axe), axe secondaire (2ème axe) et axe d'outil. La désignation de l'axe
d'outil permet de déterminer l'axe principal et l'axe secondaire.

+X

+Y

+Z

+X

+Z

+Y

W+

C+

B+

V+

A+

U+

Y

X

Z

Axe d'outil

Axe principal

Axe secondaire

X

Y

Z

Y

Z

X

Z

X

Y
