.2 La f
onction PLANE
: inclinaison du plan d'usinag
e (Logiciel
O
ption 1)
Définir le plan d'usinage par deux vecteurs :
PLANE VECTOR
Description
Vous pouvez utiliser la définition d'un plan d'usinage au moyen de
deux vecteurs si votre système CAO est capable de calculer le
vecteur de base et le vecteur normal au plan d'usinage. Une
introduction normée n'est pas nécessaire. La TNC calcule la valeur
normée en interne. Vous pouvez ainsi introduire des valeurs entre
-9.999999 et +9.999999.
Le vecteur de base nécessaire à la définition du plan d'usinage est

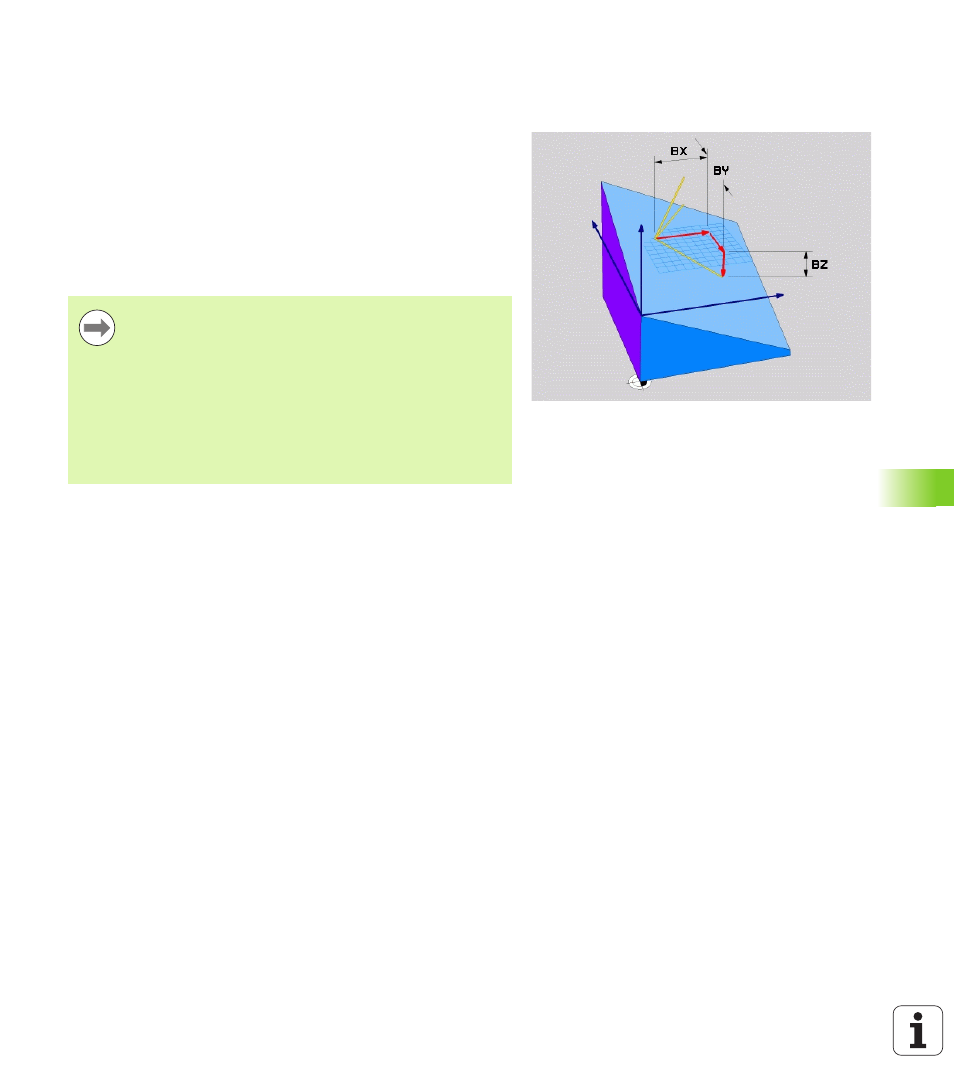

défini par les composantes BX, BY et BZ (voir fig. en haut à droite). Le
vecteur normal est défini par les composantes NX, NY et NZ.
Le vecteur de base définit le sens de l'axe X dans le plan
d'usinage incliné, le vecteur normal définit le sens de l'axe
d'outil. Il est perpendiculaire au plan incliné.
Remarques avant de programmer
En interne, la TNC calcule les vecteurs normés à partir des
valeurs que vous avez introduites.
Description des paramètres pour le comportement du
positionnement : voir „Définir le comportement de
positionnement de la fonction PLANE”, page 328
