190 Programmation : programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair
es

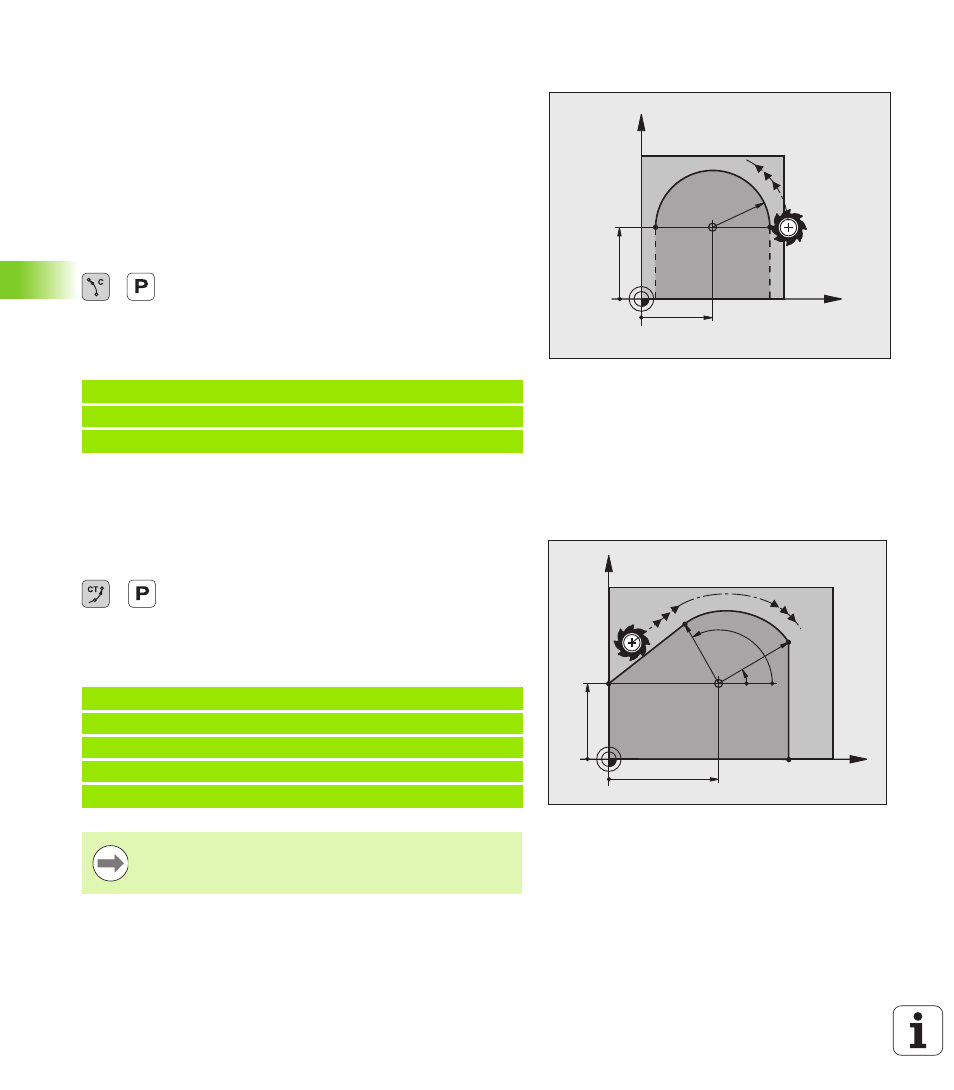

Trajectoire circulaire G12/G13/G15 avec pôle I, J
Le rayon des coordonnées polaires R est en même temps le rayon de
l'arc de cercle. R est défini par la distance séparant le point initial du
pôle I, J. La dernière position d'outil programmée avant la trajectoire
circulaire correspond au point de départ de la trajectoire circulaire.
Sens de rotation
„ Sens horaire : G12
„ Sens anti-horaire : G13
„ Sans indication du sens de rotation : G15. La TNC déplace l'outil sur
la trajectoire circulaire avec le dernier sens de rotation programmé.
U Angle polaire H : position angulaire du point final de
la trajectoire circulaire comprise entre –99999,9999°
et +99999,9999°
U Sens de rotation DR
Exemple de séquences CN
Trajectoire circulaire G16 avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire tangente à un élément
de contour précédent.
U Rayon des coordonnées polaires R : distance entre le
point final de la trajectoire circulaire et le pôle I, J
U Angle des coordonnées polaires H : position
angulaire du point final de la trajectoire circulaire
Exemple de séquences CN
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
X
Y
40
35
CC
30°
120°
R30 R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Le pôle n’est pas le centre du cercle!
