13.8 Initialiser le point de
référ
e
nce a
v
e
c le palpeur 3D
Déterminer l’angle entre l’axe de référence angulaire et une arête
de la pièce
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE ROT
U Angle de rotation : noter l'angle de rotation affiché si
vous souhaitez appliquer ultérieurement la rotation de
base précédente
U Exécuter la rotation de base avec le côté à comparer
(voir „Dégauchir la pièce avec le palpeur 3D” à la page
374)
U Avec la softkey PALPAGE ROT, faire afficher comme
angle de rotation l'angle entre l'axe de référence
angulaire et l'arête de la pièce
U Annuler la rotation de base ou rétablir la rotation de
base d’origine
U Initialiser l'angle de rotation à la valeur notée

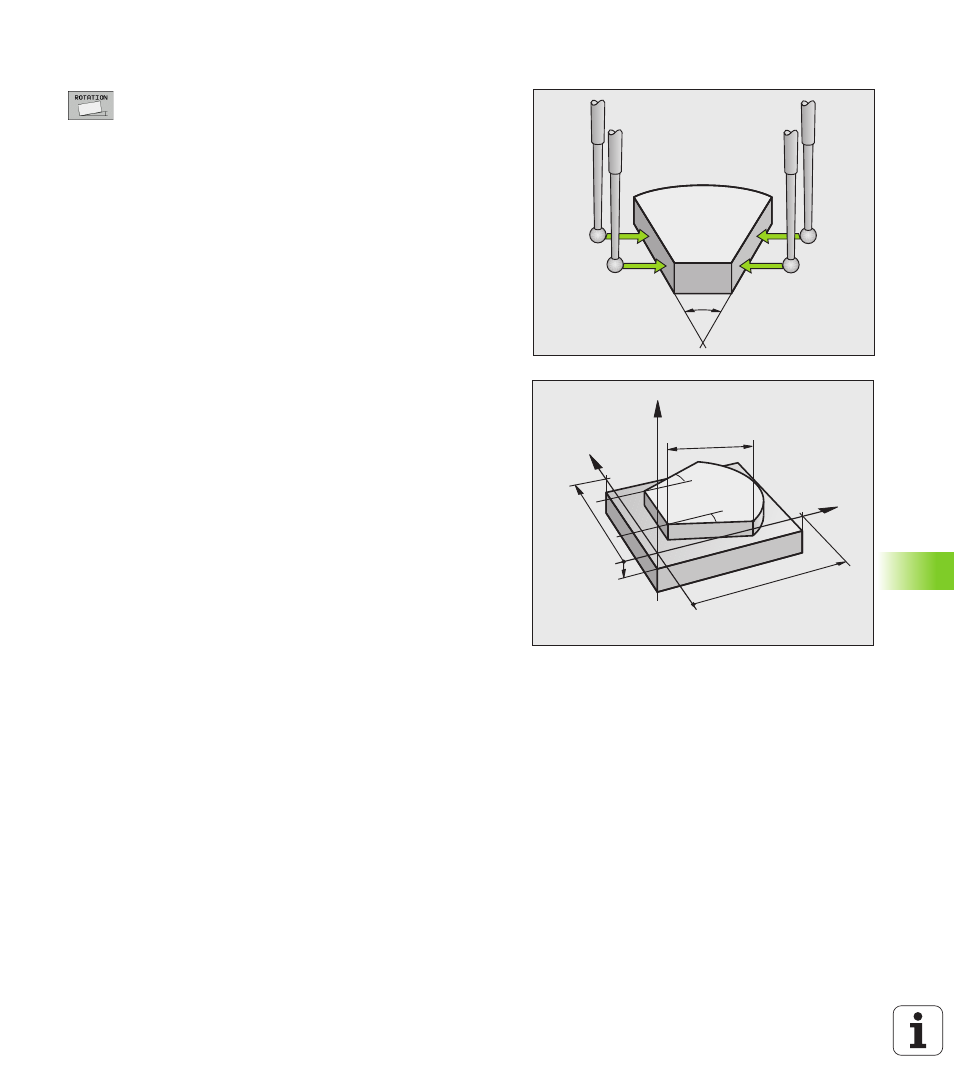

Déterminer l’angle entre deux arêtes de la pièce
U Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE ROT
U Angle de rotation : noter l’angle de rotation affiché si vous désirez
rétablir par la suite la rotation de base réalisée précédemment
U Exécuter la rotation de base pour la première arête (voir „Dégauchir
la pièce avec le palpeur 3D” à la page 374)
U Palper également la deuxième arête, comme pour une rotation de
base. Ne pas introduire 0 pour l'angle de rotation!
U Avec la softkey PALPAGE ROT, afficher comme angle de rotation
l'angle PA compris entre les arêtes de la pièce
U Annuler la rotation de base ou rétablir la rotation de base d’origine :
initialiser l'angle de rotation à la valeur notée
PA
