400 Test de programme et Exécution de programme
15.1 Gr
aphiques

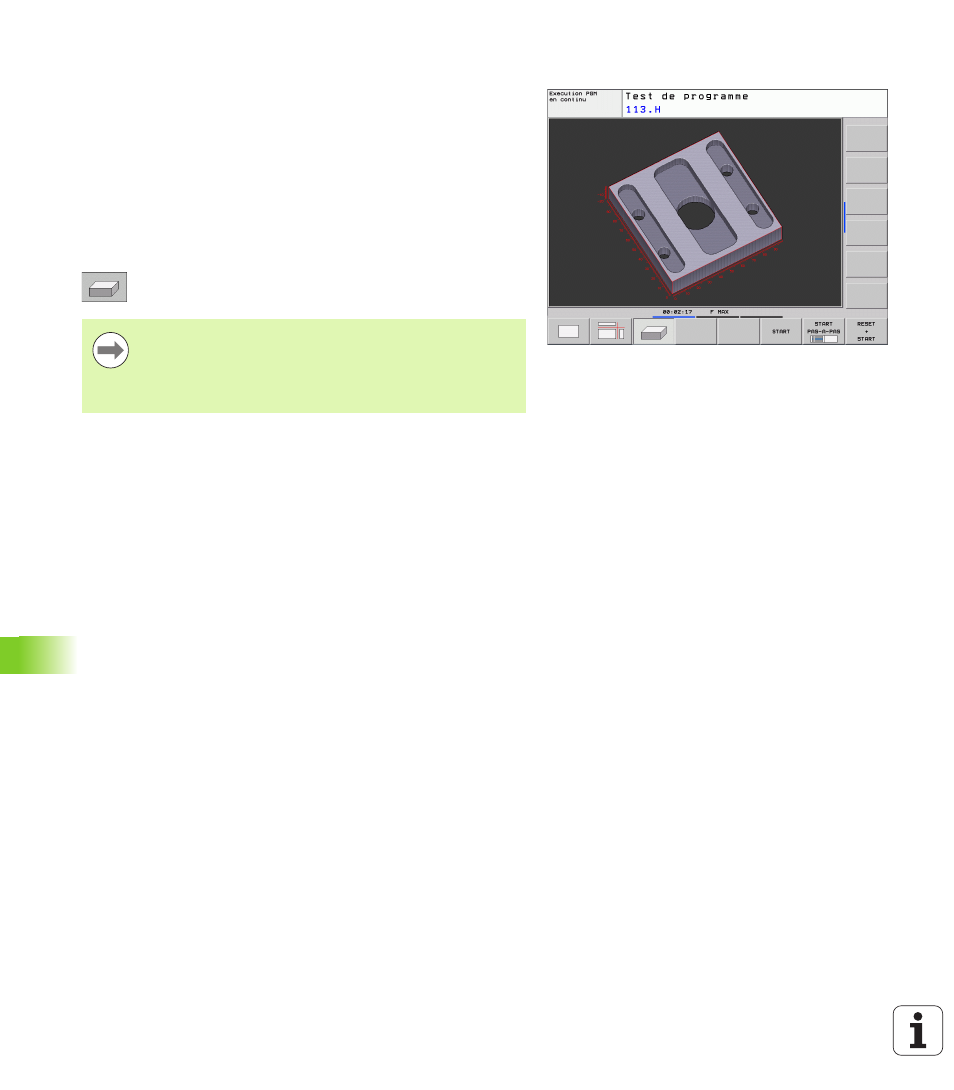

Représentation 3D
La TNC représente la pièce dans l’espace.
Avec les softkeys, vous pouvez faire pivoter la pièce 3D autour de l'axe
vertical ou la faire basculer autour de l'axe horizontal. Si une souris est
connectée à votre TNC, vous pouvez également exécuter cette
fonction en maintenant enfoncée la touche droite de la souris.
Au début de la simulation graphique, vous pouvez représenter les
contours de la pièce brute sous forme de cadre.
Les fonctions zoom sont disponibles en mode Test de programme,
voir „Agrandissement de la découpe”, page 402.
U Sélectionner l'affichage 3D avec les softkeys.
La vitesse de la simulation 3D dépend de la longueur de
l'arête de coupe (colonne LCUTS du tableau d'outils). Si 0
est introduit dans LCUTS (configuration par défaut), la
simulation est calculée avec une longueur d'arête infinie,
ce qui entraîne une durée de traitement élevée.
