11.2 La fonction PLANE : inclinaison
du plan d'usinage
(Logiciel Option 1)
Introduction
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez d'une
fonction performante permettant de définir des plans d'usinage
inclinés de diverses manières.
Toutes les fonctions PLANE disponibles dans la TNC définissent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes :
Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
La fonction PLANE ne peut être entièrement efficace que
sur des machines qui possèdent au moins deux axes
rotatifs (table et/ou tête). Exception : vous pouvez aussi
utiliser la fonction PLANE AXIAL si un seul axe rotatif est
présent ou actif sur votre machine.

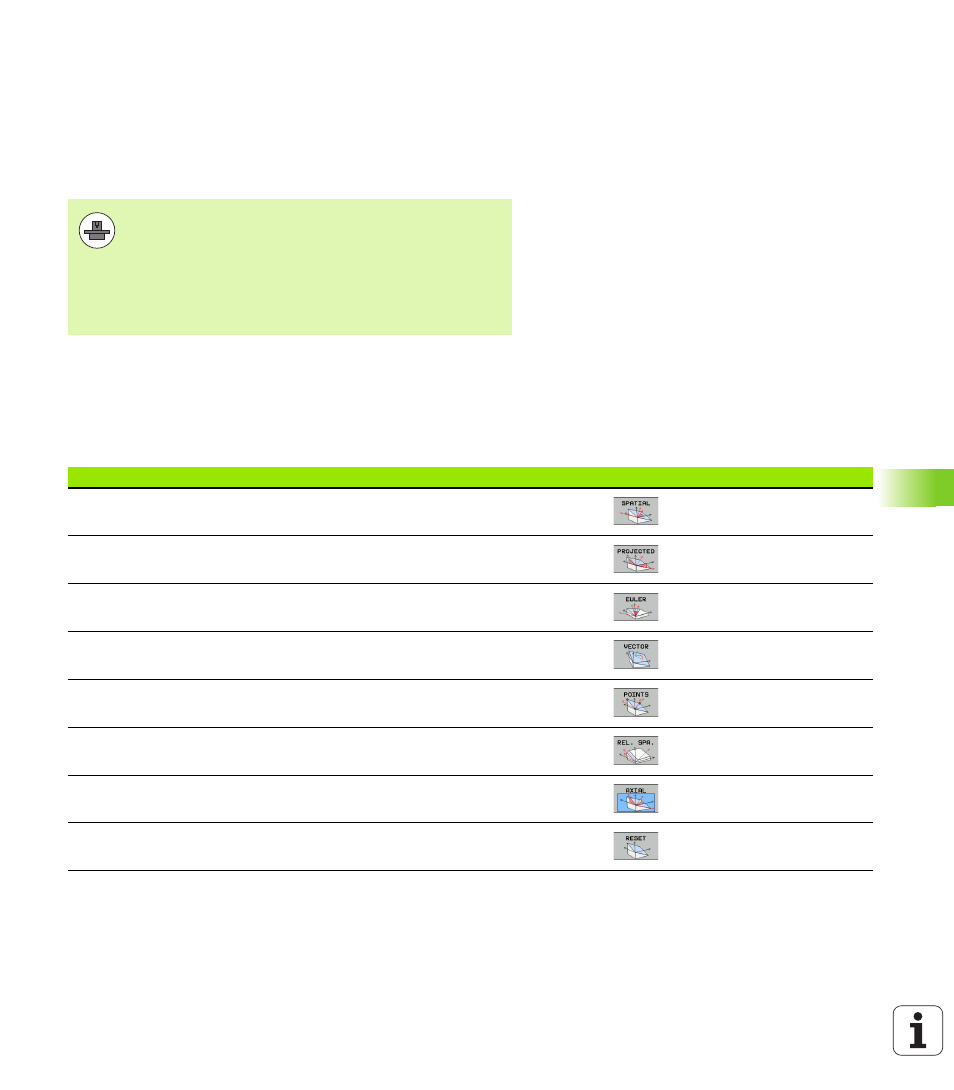

Fonction
Paramètres nécessaires
Softkey
Page
SPATIAL
Trois angles dans l'espace SPA, SPB, SPC Page 315
PROJETÉ
Deux angles de projection PROPR et PROMIN ainsi qu'un angle
de rotation ROT
EULER
Trois angles d'Euler Précession (EULPR), Nutation (EULNU) et
Rotation propre (EULROT),
VECTEUR
Vecteur normal pour définition du plan et vecteur de base
pour définition du sens de l'axe X incliné
POINTS
Coordonnées de trois points quelconques du plan à incliner
RELATIF
Un seul angle dans l'espace, en incrémental
AXIAL
Jusqu'à trois angles d'axes absolus ou incrémentaux A, B, C
RESET
Annuler la fonction PLANE
