162 Programmation : outils
5.3 Cor
rection d'outil

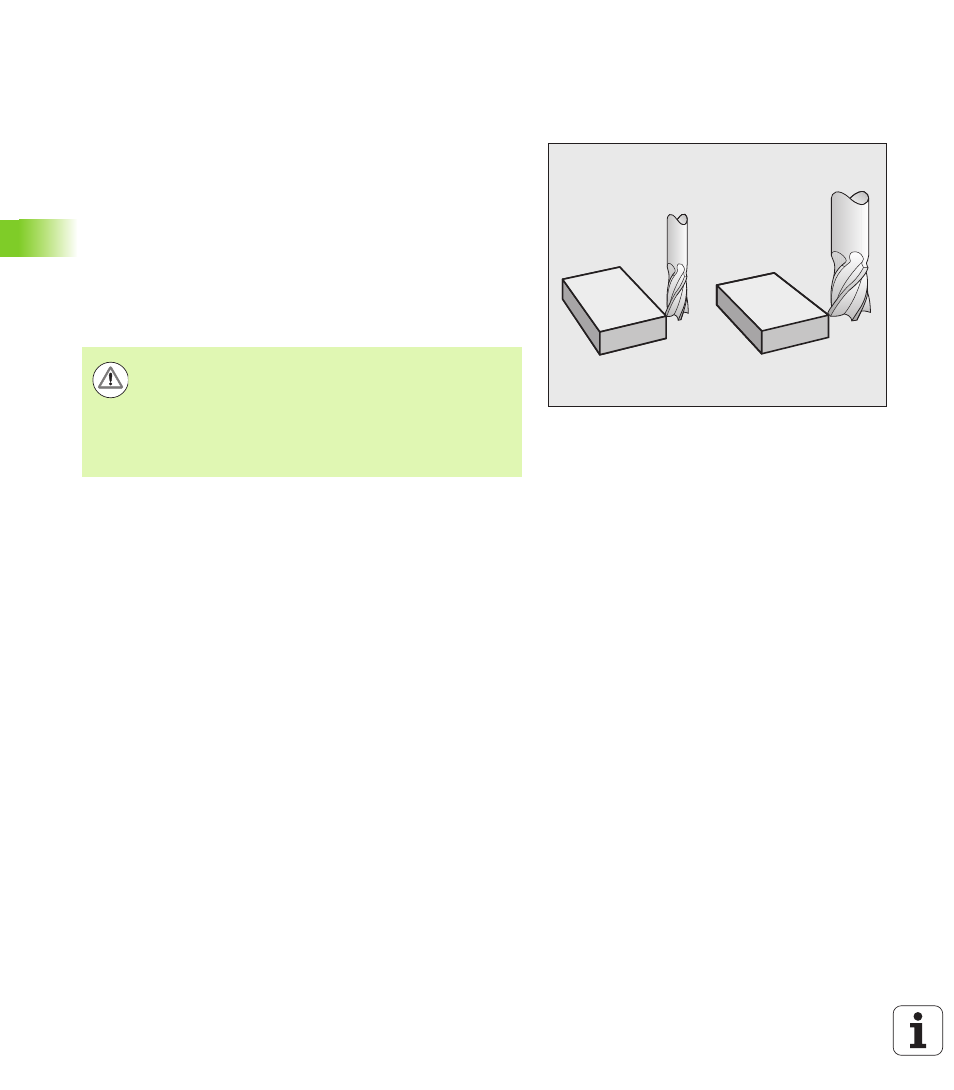

5.3 Correction d'outil
Introduction
La TNC corrige la trajectoire d’outil en tenant compte de la valeur de
correction de longueur d’outil dans l’axe de broche et du rayon d’outil
dans le plan d’usinage.
Si vous créez le programme d'usinage directement sur la TNC, la
correction du rayon d'outil n'est active que dans le plan d'usinage. La
TNC tient compte de cinq axes max., les axes rotatifs inclus.
Correction de longueur d'outil
La correction de longueur d'outil est active dès qu'un outil est appelé.
Elle est annulée dès qu'un outil avec une longueur L=0 est appelé.
Pour la correction de longueur, les valeurs Delta de la séquence T et
du tableau d'outils sont également prises en compte.
Valeur de correction = L + DL
TOOL CALL
+ DL
TAB
avec :
Attention, risque de collision!
Si vous annulez une correction de longueur positive avec
T 0
, la distance entre l'outil et la pièce se réduit.
Après un appel d'outil T, le déplacement programmé de
l'outil dans l'axe de broche est modifié en fonction de la
différence de longueur entre l'ancien et le nouvel outil.
L : Longueur d'outil L dans la séquence G99 ou le
tableau d'outils
DL
TOOL CALL
: Surépaisseur DL pour longueur dans séquence
T 0
DL
TAB
: Surépaisseur DL pour longueur dans le tableau
d'outils
