17.6 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour connecter
la commande au réseau en tant que client. La TNC transfère les
données au moyen de la carte Ethernet
„ avec le protocole smb (server message block) pour systèmes
d'exploitation Windows ou
„ en utilisant la famille de protocoles TCP/IP (Transmission Control
Protocol/Internet Protocol) et à l'aide du NFS (Network File System).
La TNC gère également le protocole NFS V3 qui permet d'atteindre
des vitesses de transmission des données encore supérieures
Possibilités de connexion

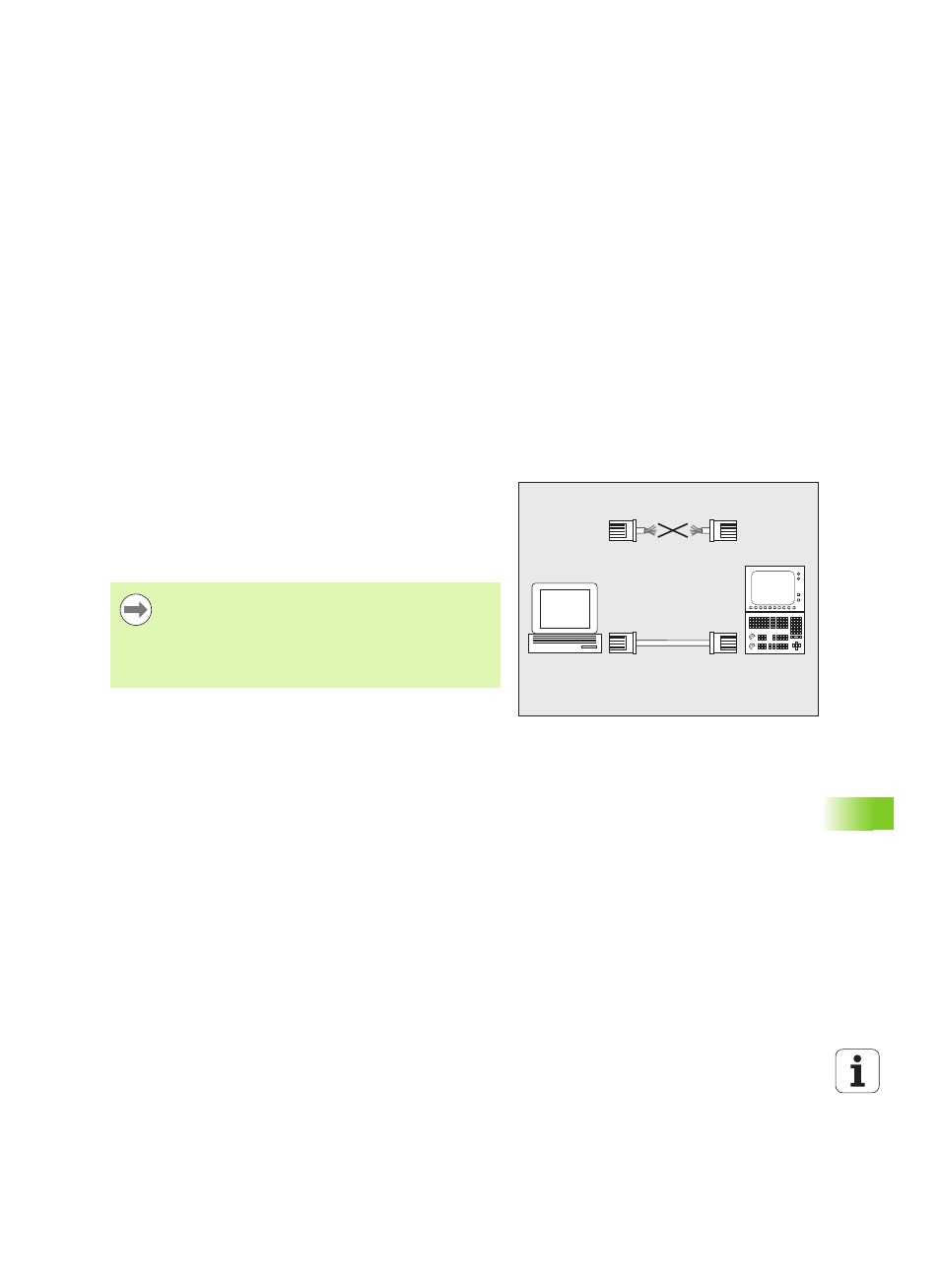

Vous pouvez connecter la carte Ethernet de la TNC via la prise RJ45
(X26,100BaseTX ou 10BaseT) à votre réseau ou directement à un PC.
La connexion est isolée galvaniquement de l'électronique de la
commande.
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour relier la TNC à votre réseau.
PC
TNC
10BaseT / 100BaseTx
La longueur maximale du câble entre la TNC et un point de
jonction dépend de la classe de qualité du câble et de son
enveloppe ainsi que du type de réseau (100BaseTX ou
10BaseT).
Si vous reliez la TNC directement à un PC, vous devez
utiliser un câble croisé.
