HEIDENHAIN iTNC 530 493
14.6 Etalonner le palpeur 3D
Etalonner le rayon effectif et compenser
l'excentrement du palpeur
Normalement, l'axe du palpeur n'est pas aligné exactement sur l'axe
de broche. La fonction d'étalonnage détermine le décalage entre l'axe
du palpeur et l'axe de broche et applique la compensation calculée.
La routine d'étalonnage varie en fonction de la configuration du
paramètre-machine 6165 (poursuite de broche active/inactive). Si
l'orientation de la broche est active, le processus d'étalonnage a lieu
avec un seul Start CN. Mais si l'orientation de la broche est inactive,
vous avez le choix d'étalonner ou non l'excentrement.
Lors de l'étalonnage de l'excentrement, la TNC fait tourner le palpeur
3D de 180°. La rotation est déclenchée par une fonction auxiliaire
définie par le constructeur de la machine dans le paramètre-machine
6160.
Pour l'étalonnage manuel, procédez de la manière suivante:

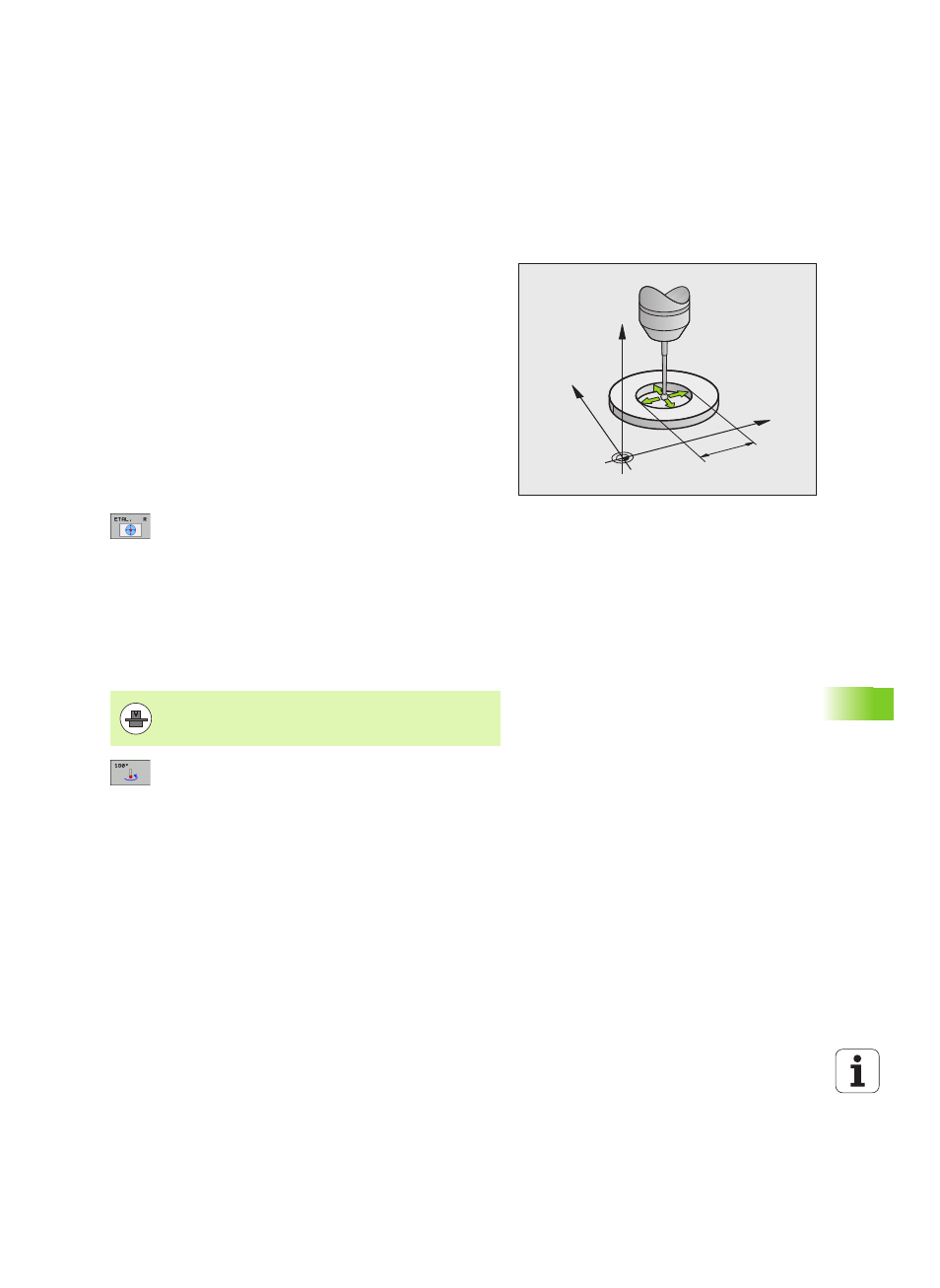

U Positionner la bille de palpage en mode Manuel, dans l'alésage de la
bague de réglage
U Sélectionner la fonction d'étalonnage du rayon de la
bille de palpage et de l'excentrement du palpeur:
appuyer sur la softkey ETAL R
U Sélectionner l'axe d'outil. Introduire le rayon de la
bague de réglage
U Palpage: appuyer 4 fois sur la touche START CN. Le
palpeur 3D palpe une position de l'alésage dans
chaque direction et calcule le rayon effectif de la bille
U Si vous désirez maintenant quitter la fonction
d'étalonnage, appuyez sur la softkey FIN
U Calculer l'excentrement de la bille: appuyer sur la
softkey 180°. La TNC fait tourner le palpeur de 180°
U Palpage: appuyer 4 x sur la touche START CN. Le
palpeur 3D palpe une position de l'alésage dans
chaque direction et calcule l'excentrement du
palpeur.
Y
X
Z
10
La machine doit avoir été préparée par le constructeur
pour pouvoir déterminer l'excentrement de la bille de
palpage. Consultez le manuel de la machine!
