HEIDENHAIN iTNC 530 217
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

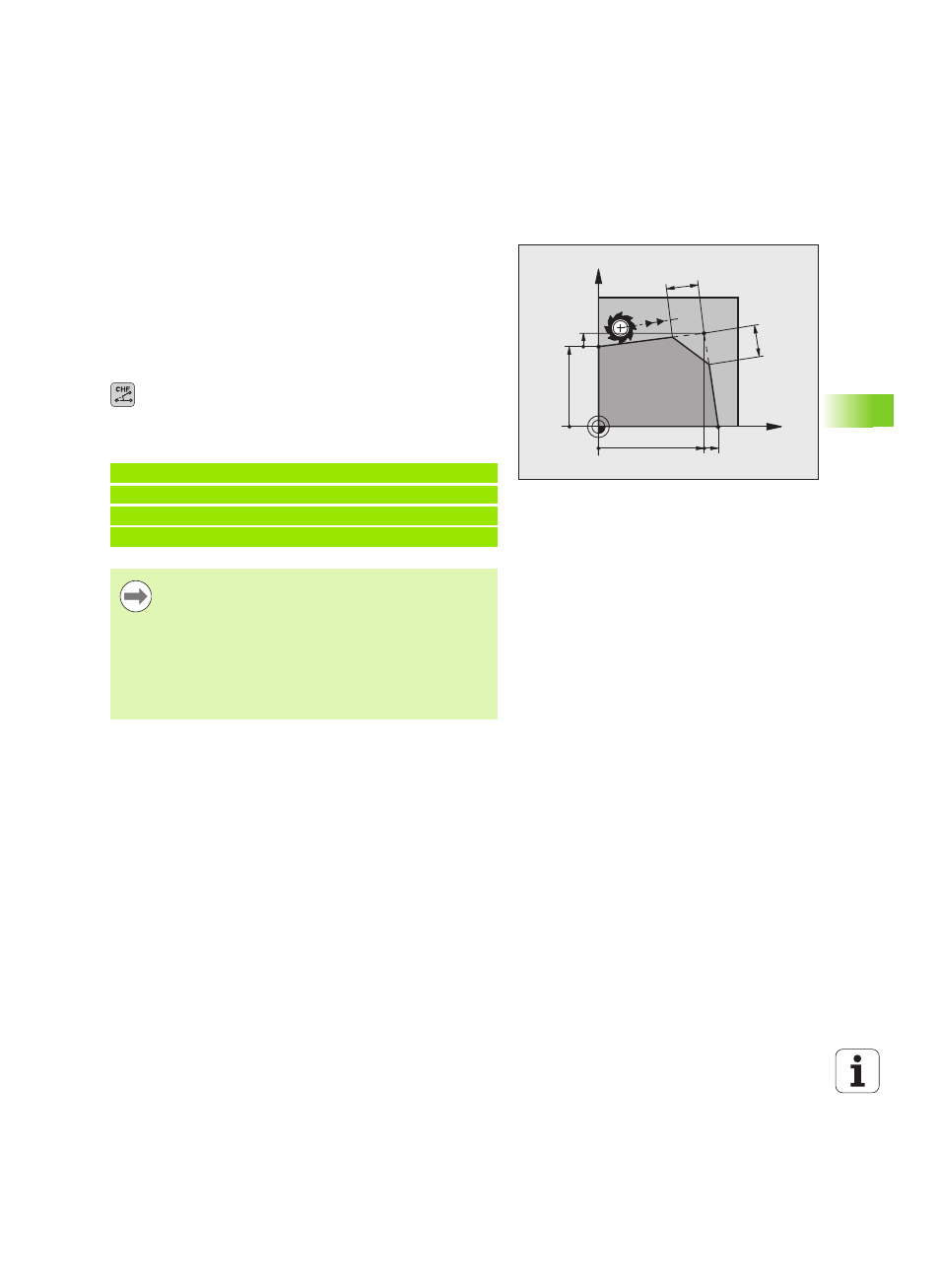

Insérer un chanfrein entre deux droites
Les angles de contour formés par l'intersection de deux droites
peuvent être chanfreinés.
„ Dans les séquences linéaires qui précédent et suivent la séquence
G24
, programmez les deux coordonnées du plan dans lequel le
chanfrein doit être exécuté
„ La correction de rayon doit être identique avant et après la séquence
G24
„ Le chanfrein doit pouvoir être usiné avec l’outil actuel
U Longueur chanfrein : longueur du chanfrein, si
nécessaire:
U Avance F (n'agit que dans la séquence G24)
Exemple de séquences CN
X
Y
40
12 30
5
12
5
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Un contour ne doit pas démarrer avec une séquence G24.
Un chanfrein ne peut être exécuté que dans le plan
d’usinage.
Le point d'intersection nécessaire au chanfrein ne fait pas
partie du contour.
Une avance programmée dans la séquence CHF n'agit
que dans cette séquence. Après l'usinage du chanfrein,
l'avance avant la séquence G24 redevient active.
