HEIDENHAIN iTNC 530 243
7.
1 Exploitation de fic
h
iers DXF (option de logiciel)

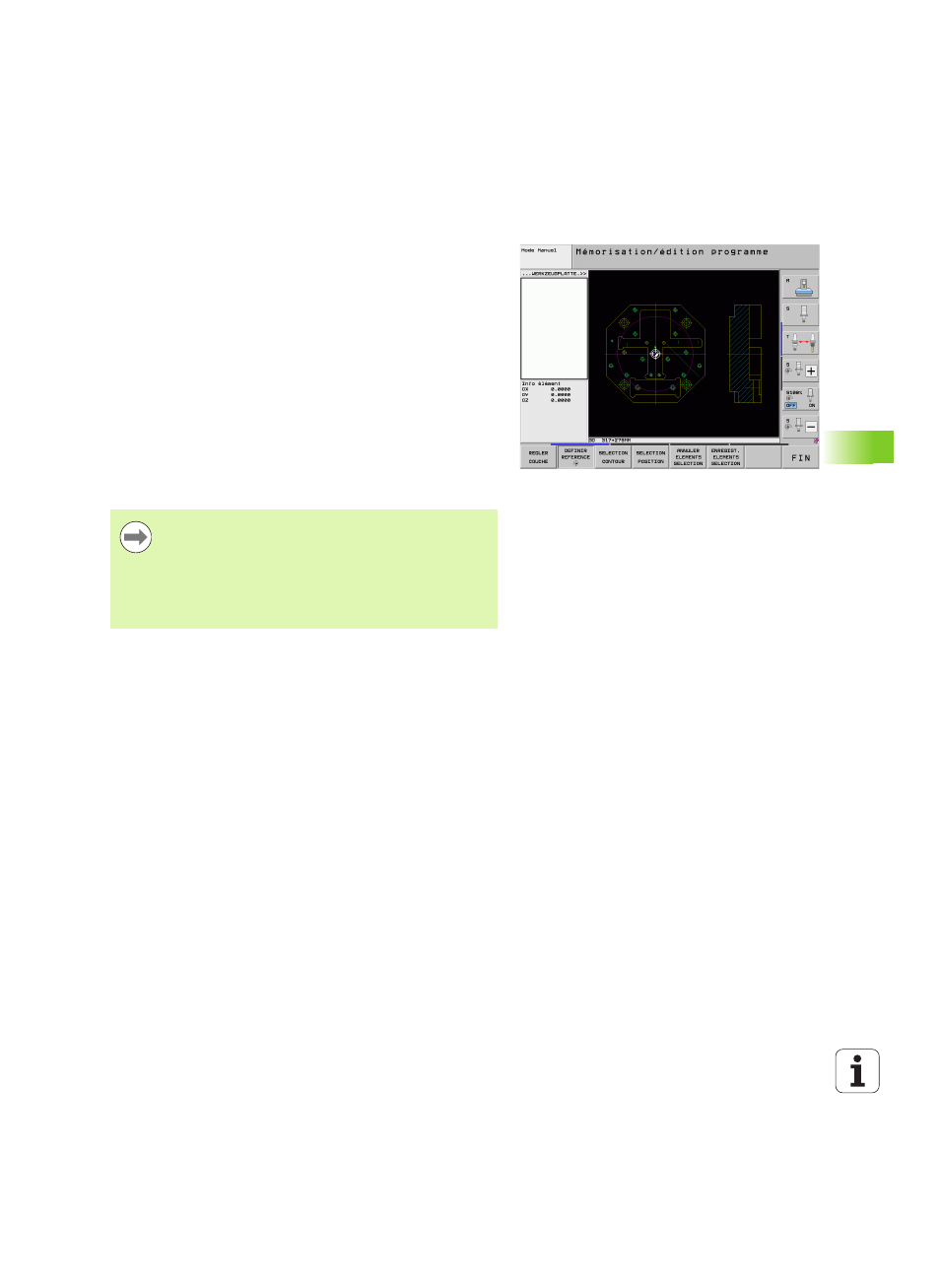

Définir le point d'origine
Le point zéro du plan du fichier DXF n'est pas toujours situé de
manière à ce que vous puissiez l'utiliser directement comme point
d'origine pièce. Pour cela, la TNC propose une fonction qui permet, en
cliquant sur un élément, de positionner le point zéro du dessin à un
endroit sélectionné.
Vous pouvez définir le point d'origine aux positions suivantes:
„ Au point de départ, au point final ou au milieu d'une droite
„ Au point de départ ou au point final d'un arc de cercle
„ Au changement de cadran d'un cercle entier ou à son centre
„ Au point d'intersection de
„ Droite – droite, y compris si le point d'intersection est situé dans
le prolongement de la droite
„ Droite – arc de cercle
„ Droite – cercle entier
„ Cercle – cercle (un arc de cercle ou un cercle entier)
Pour définir un point d'origine, vous devez utiliser le pavé
tactile du clavier de la TNC ou une souris connectée au
port USB.
Vous pouvez toujours modifier le point d'origine lorsque le
contour est déjà sélectionné. La TNC ne calcule les
données réelles du contour seulement si vous mémorisez
le contour sélectionné dans un programme de contour.
