10.4 Fonctions auxiliaires agissant
sur le contournage

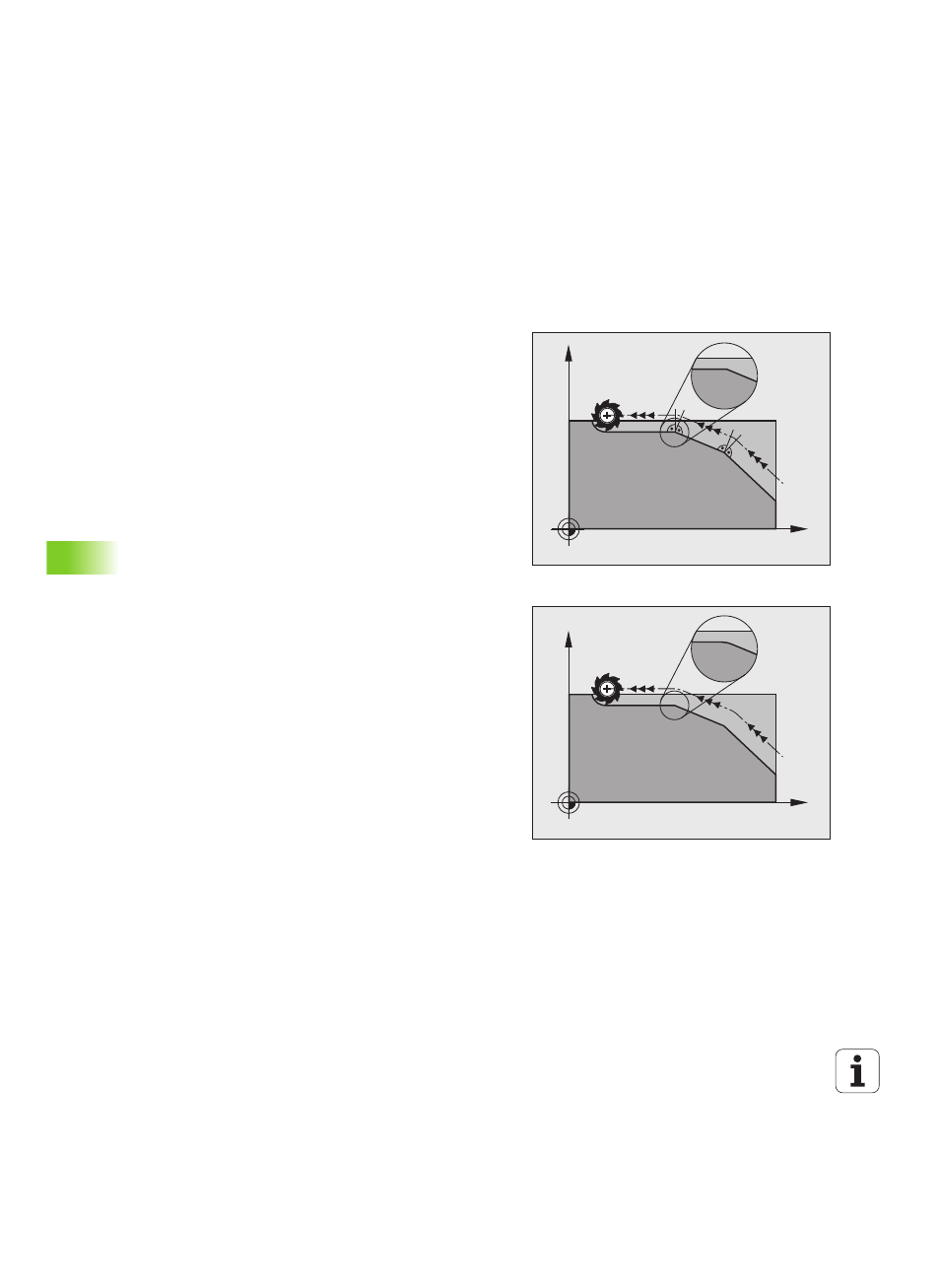

Arrondi d'angle: M90
Comportement standard
Avec les séquences de positionnement sans correction du rayon
d’outil, la TNC arrête brièvement l’outil aux angles (arrêt précis).
Avec les séquences de programme avec correction du rayon (RR/RL),
la TNC insère automatiquement un cercle de transition aux angles
externes.
Comportement avec M90
L’outil est déplacé aux angles à vitesse de contournage constante: Les
coins sont arrondis et la surface de la pièce est plus lisse. La durée
d'usinage s'en trouve en outre réduite.
Exemple d'application: Surfaces formées de petits segments de
droite.
Effet
M90 n’est active que dans la séquence de programme où elle a été
programmée.
M90 devient active en début de séquence. Le mode erreur de
poursuite doit être sélectionné.
Insérer un cercle d’arrondi défini entre deux
segments de droite: M112
Compatibilité
Pour raisons de compatibilité, la fonction M112 reste disponible. Pour
définir la tolérance du fraisage rapide de contour, HEIDENHAIN
préconise toutefois l'utilisation du cycle TOLERANCE (cf. Manuel
d'utilisation des cycles, cycle 32 TOLERANCE).
X
Y
X
Y
