12.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Définir le plan d'usinage au moyen d'un seul
angle incrémental dans l'espace: PLANE
RELATIVE
Application
Vous utilisez les angles dans l'espace incrémentaux lorsqu'un plan
d'usinage actif déjà incliné doit être incliné par une autre rotation.
Exemple: réaliser un chanfrein à 45° sur un plan incliné.
Paramètres d'introduction
U Angle incrémental? : angle dans l'espace en fonction
duquel le plan d'usinage actif doit être incliné en plus

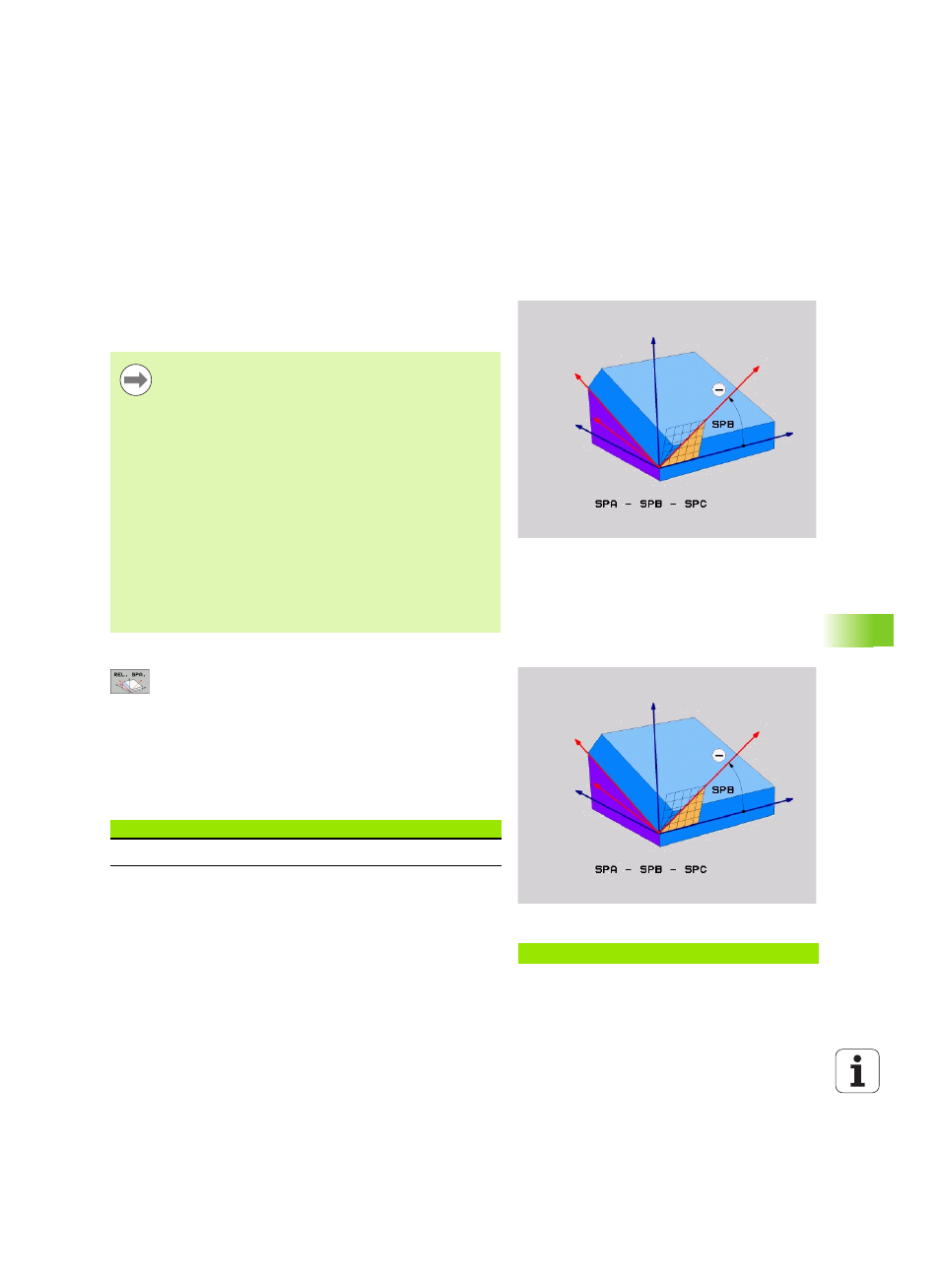

(voir figure en haut à droite). Sélectionner par softkey
l'axe autour duquel doit s'effectuer l'inclinaison. Plage
d'introduction: -359.9999° à +359.9999°
U Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 424)
Abréviations utilisées
Remarques avant de programmer
L'angle défini agit toujours par rapport au plan d'usinage
actif et ce, quelle que soit la fonction utilisée pour l'activer.
Vous pouvez programmer successivement autant de
fonctions PLANE RELATIVE que vous le souhaitez.
Si vous voulez retourner au plan d'usinage qui était actif
avant la fonction PLANE RELATIVE, définissez dans ce cas
PLANE RELATIVE
avec le même angle mais en utilisant le
signe inverse.
Si vous utilisez PLANE RELATIVE sur un plan d'usinage non
incliné, faites simplement pivoter le plan non incliné autour
de l'angle dans l'espace que vous avez défini dans la
fonction PLANE.
Description des paramètres pour le comportement du
positionnement: voir „Définir le comportement de
positionnement de la fonction PLANE”, page 424
Exemple : Séquence CN
5 PLANE RELATIF SPB-45 .....
Abréviation Signification
RELATIF de l'anglais relative = par rapport à
