26
Définir les op
ér
ation
s
d'u
s
in
age
Définir les opérations d'usinage
Principes de base
Vous définissez toujours les opérations d'usinage en mode smarT.NC
comme des étapes d'usinage (Units) qui sont généralement constituées
de plusieurs séquences conversationnelles Texte clair. smarT.NC génère
automatiquement en arrière-plan les séquences conversationnelles
Texte clair dans un fichier .HU (HU: HEIDENHAIN, programme Unit) qui
a l'aspect d'un programme conversationnel Texte clair normal.
L'usinage proprement dit est généralement exécuté par un cycle
disponible dans la TNC et dont vous avez défini les paramètres dans les
champs des formulaires.

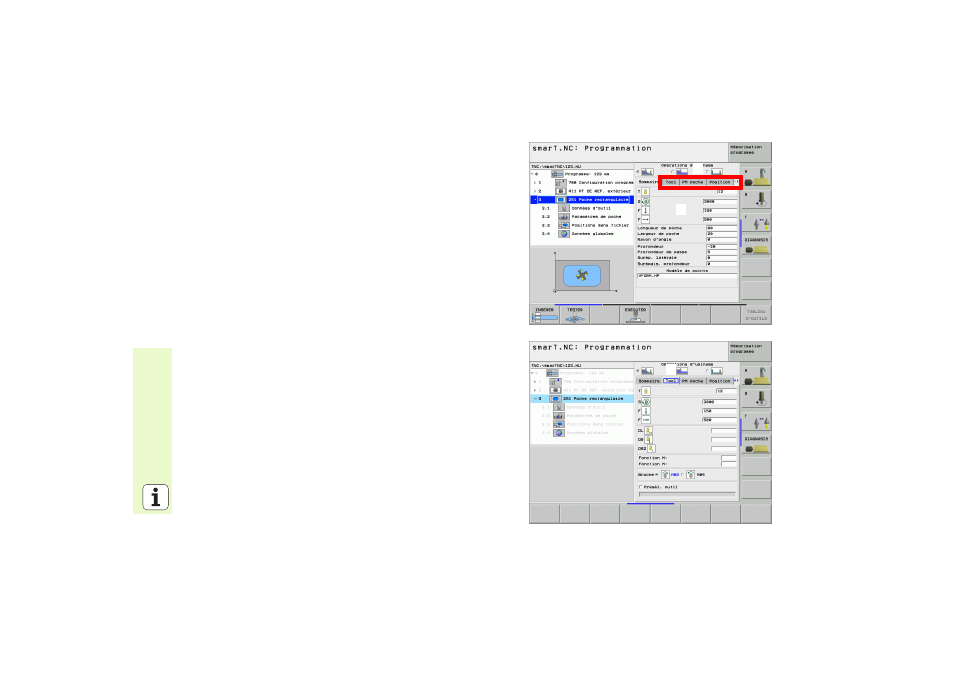

Vous pouvez définir une étape d'usinage avec seulement un nombre
restreint de données dans le formulaire Sommaire
1 (cf. figure en haut et
à droite). smarT.NC exécute ensuite l'usinage avec les fonctions de base.
Des formulaires détaillés
2 sont destinés à introduire d'autres données
d'usinage. Les valeurs introduites dans les formulaires détaillés sont
automatiquement synchronisées avec les valeurs introduites dans le
formulaire Sommaire et n'ont donc pas besoin d'être programmées deux
fois. Formulaires détaillés disponibles:
„ Formulaire détaillé Tool ( 3 )
Dans le formulaire détaillé Tool, vous pouvez introduire d'autres
données d'outils spécifiques, par exemple les valeurs Delta pour la
longueur et le rayon ou bien des fonctions auxiliaires M
1 1
1 2
1 3
