123
Définir les posit
io
ns d
'usinage

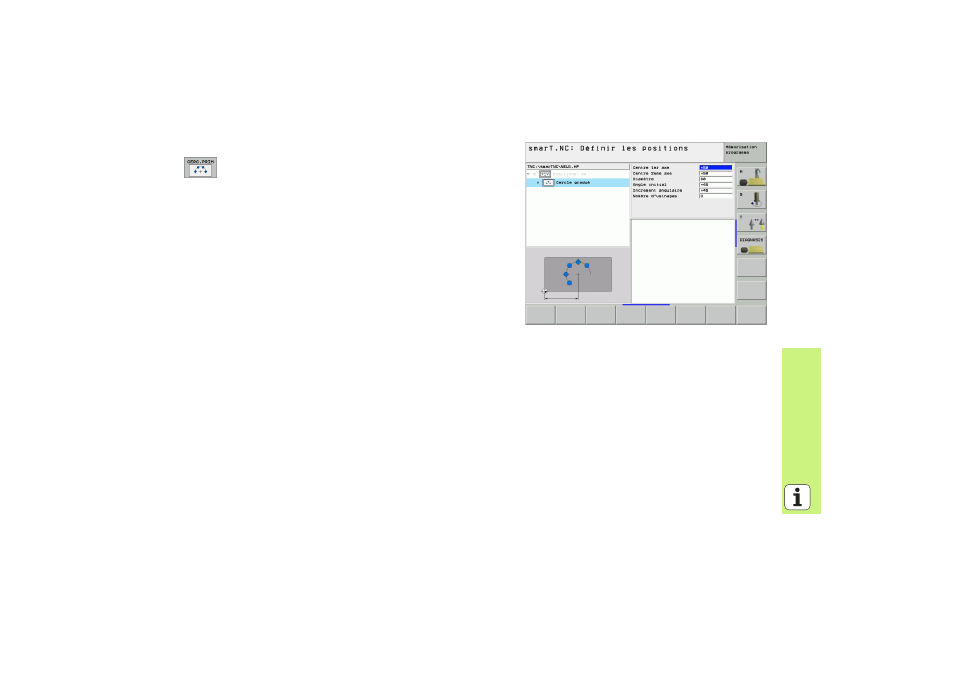

Arc de cercle
8 Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
8 Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe auxiliaire du plan d'usinage
8 Diamètre : Diamètre du cercle
8 Angle initial : Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan d'usinage
actif (ex. X avec l'axe d'outil Z). Valeur positive ou négative
8 Incrément angulaire : Angle polaire incrémental entre deux
positions d'usinage. Valeur positive ou négative
8 Nombre d’usinages : Nombre total de positions d'usinage sur
le cercle
