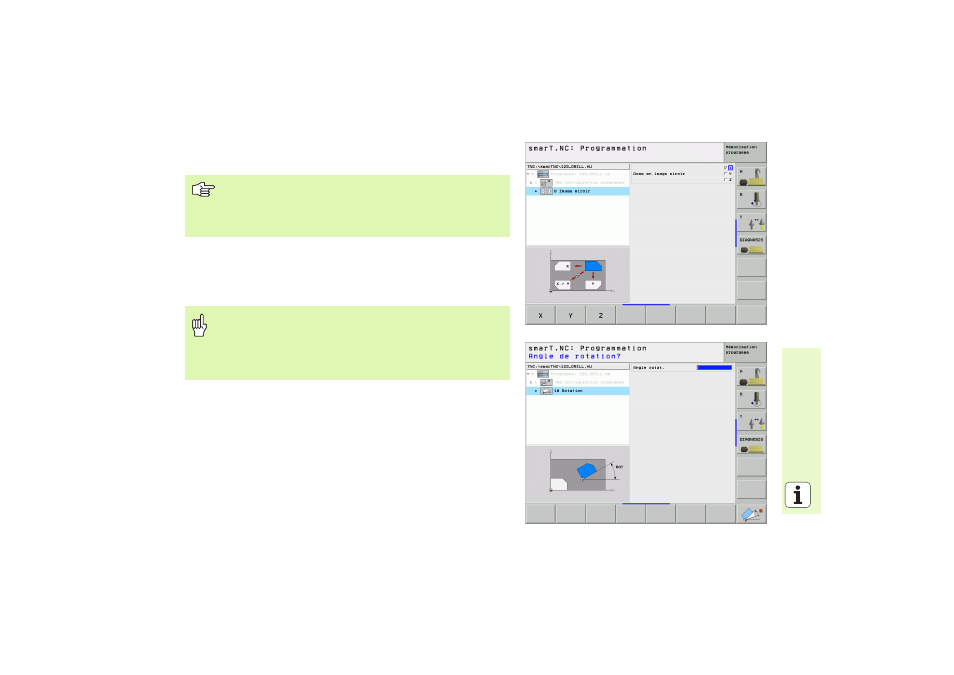

Unit 8 Image miroir (fonction FCL 2):
Avec l’Unit 8, vous cochez les cases des axes pour l’image miroir.
Unit 10 Rotation (fonction FCL 2)
Avec l'Unit 10 Rotation, vous définissez un angle de rotation autour
duquel smarT.NC doit exécuter dans le plan d'usinage actif les opérations
d'usinage définies par la suite.
Si vous ne voulez définir qu'un seul axe pour l'image miroir,
la TNC modifie le sens de l'usinage.
Annuler l'image miroir: Définir l'Unit 8 sans axes d'image
miroir.
Avant le cycle 10, vous devez programmer au moins un appel
d'outil en ayant défini l'axe d'outil pour que smarT.NC puis
déterminer le plan à l'intérieur duquel doit s'effectuer la
rotation.
Annuler la rotation: Définir l'Unit 10 avec la rotation 0.
