122

Définir les posit

io

ns d

'usinage

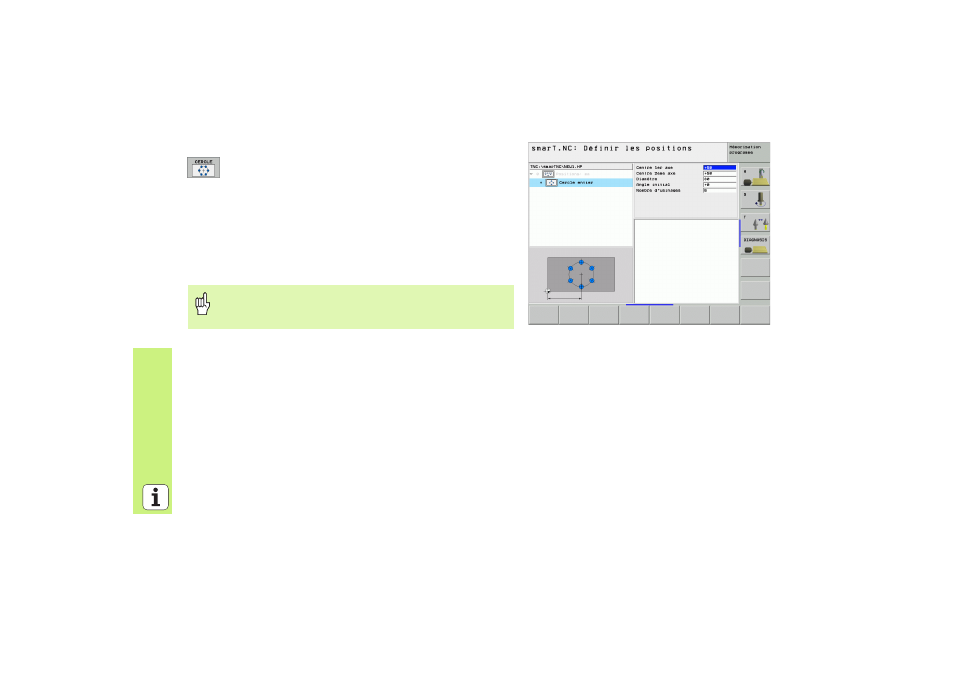

Cercle entier

8

Centre 1er axe

: Coordonnée du centre du cercle

1

dans

l'axe principal du plan d'usinage

8

Centre 2ème axe

: Coordonnée du centre du cercle

2

dans

l'axe auxiliaire du plan d'usinage

8

Diamètre

: Diamètre du cercle

8

Angle initial

: Angle polaire de la première position

d'usinage. Axe de référence: Axe principal du plan d'usinage
actif (ex. X avec l'axe d'outil Z). Valeur positive ou négative

8

Nombre d’usinages

: Nombre total de positions d'usinage sur

le cercle

smarT.NC calcule toujours l'incrément angulaire entre deux
positions d'usinage à partir de 360° divisés par le nombre
d'opérations d'usinage.
