Créer les
prog
rammes d
e
co
nt
our
à
p
a
rtir
d
e
fichiers DXF
(option logi
ciel)

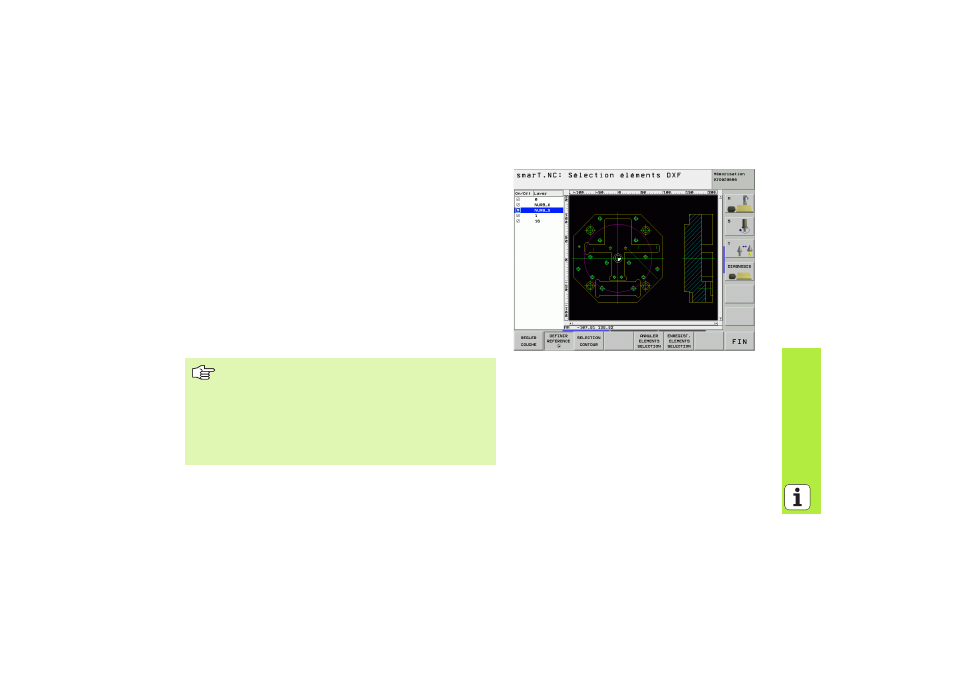

Définir le point de référence
Le point zéro du plan du fichier DXF n'est pas toujours situé de manière
à ce que vous puissiez l'utiliser directement comme point de référence
pièce. C'est pourquoi la TNC propose une fonction qui vous permet, en
cliquant sur un élément, de décaler le point zéro du plan à un endroit
approprié.
Vous pouvez définir le point de référence aux endroits suivants:
„ Au point initial, au point final ou au centre d'une droite
„ Au point initial ou au point final d'un arc de cercle
„ A la transition de cadran ou au centre d'un cercle entier
„ Au point d'intersection de
„ Droite – droite, y compris si le point d'intersection est situé dans le
prolongement de la droite
„ Droite – arc de cercle
„ Droite – cercle entier
Pour définir un point de référence, vous devez utiliser le
touch pad du clavier de la TNC ou bien une souris
raccordée sur le port USB.
Vous pouvez encore modifier le point de référence
lorsque le contour est déjà sélectionné. La TNC ne calcule
les données réelles du contour que lorsque vous
enregistrez dans un programme de contour le contour
sélectionné.
