133
Créer les
prog
rammes d
e
co
nt
our
à
p
a
rtir
d
e
fichiers DXF
(option logi
ciel)

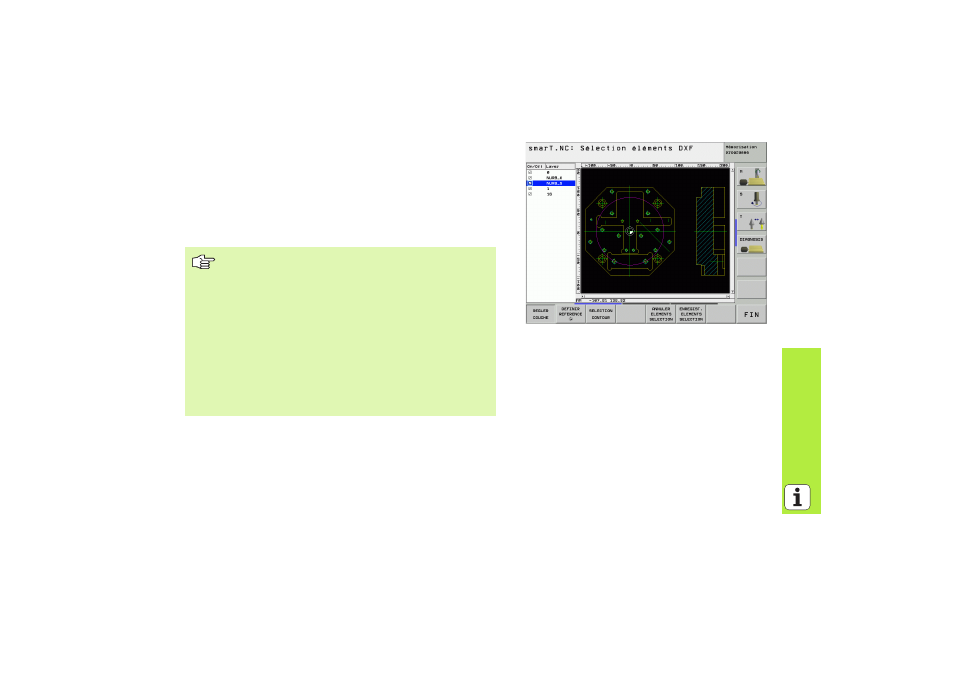

Créer les programmes de contour à
partir de fichiers DXF (option logiciel)
Application
Vous pouvez ouvrir directement dans smarT.NC des fichiers DXF créés
sur un système CAO de manière à en extraire des contours et à
enregistrer ceux-ci comme programmes de contours (fichiers .HC).
Le fichier DXF à traiter doit être enregistré dans le
répertoire SMARTNC du disque dur de la TNC.
Le fichier DXF à ouvrir doit comporter au moins une
couche (layer).
La TNC gère le format DXF R12 le plus répandu
(correspondant à AC1009).
Eléments DXF pouvant être sélectionnés comme
contour:
„ LINE (droite)
„ CIRCLE (cercle entier)
„ ARC (arc de cercle)
