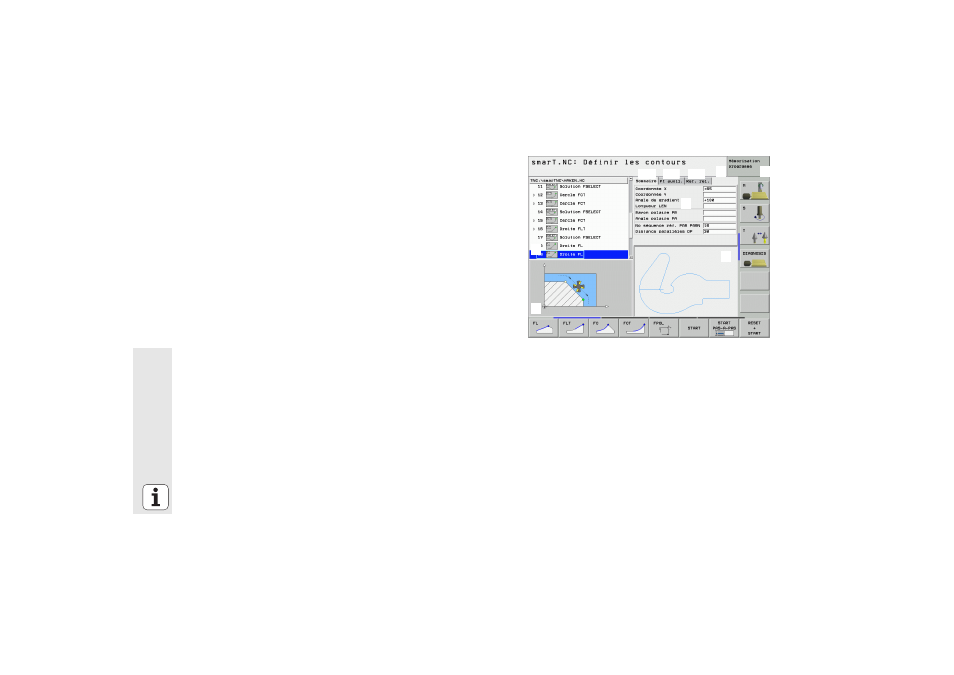

Editer les contours
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
5
1
6
1
En-tête: Texte du mode de fonctionnement, messages
d'erreur
2
Mode de fonctionnement actif en arrière plan
3
Arborescence représentant la structure des éléments de
contours concernés
4
Fenêtre du formulaire avec les paramètres
d'introduction requis: Avec la programmation FK, on
peut avoir jusqu’à quatre formulaires:
4.1: Formulaire Sommaire
Contient les possibilités d'introduction les plus
courantes
4.2: Formulaire détaillé 1
Contient les possibilités d'introduction pour les points
auxiliaires (FL/FLT) ou les données du cercle (FC/FCT)
4.3: Formulaire détaillé 2
Contient les possibilités d'introduction pour les
rapports relatifs (FL/FLT) ou les points auxiliaires
(FC/FCT)
4.4: Formulaire détaillé 3
Disponible seulement pour FC/FCT, contient les
possibilités d'introduction pour les rapports relatifs
5
Fenêtre de la figure d'aide représentant graphiquement
le paramètre d'introduction actif
6
Fenêtre graphique représentant les contours
programmés dès que le formulaire a été enregistré
