3 Cycles palpeurs pour le contrôle automatique des pièces
3.2 Calcul aut
o
matique des points de référ
e
nce

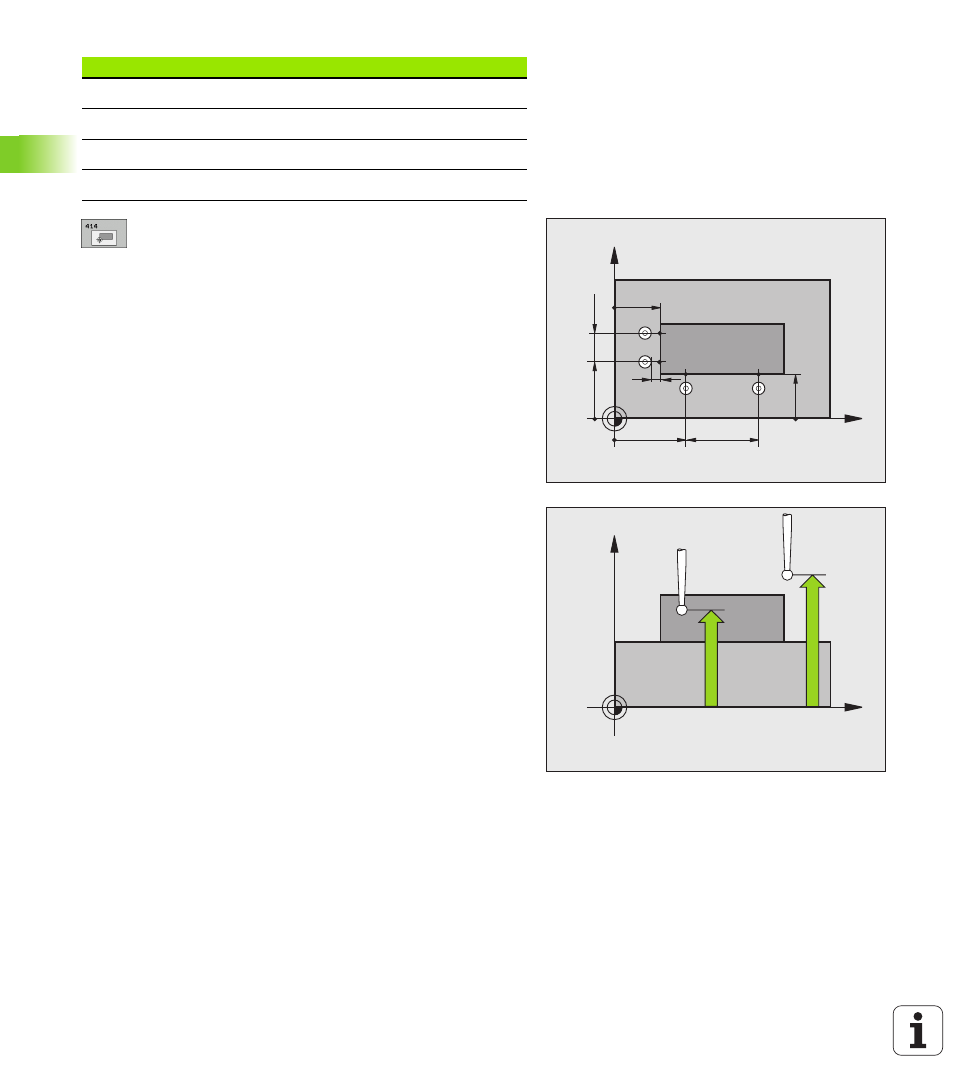

1er point mesure sur 1er axe
Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage
1er point mesure sur 2ème axe
Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage
Distance 1er axe
Q326 (en incrémental): Distance
entre le 1er et le 2ème point de mesure dans l'axe
principal du plan d'usinage
3ème point mesure sur 1er axe
Q296 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
principal du plan d'usinage
3ème point mesure sur 2ème axe
Q297 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
auxiliaire du plan d'usinage
Distance 2ème axe
Q327 (en incrémental): Distance
entre le 3ème et le 4ème point de mesure dans l'axe
auxiliaire du plan d'usinage
Hauteur mesure dans axe palpage
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de la colonne
SET_UP
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)
Déplacement haut. sécu.
Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
Exécuter rotation de base
Q304: Définir si la TNC
doit compenser le désaxage de la pièce par une
rotation de base:
0: Ne pas exécuter de rotation de base
1: Exécuter une rotation de base
Coin
Coordonnée X
Coordonnée Y
A
Point
1
supérieur point
3
Point
1
inférieur point
3
B
Point
1
inférieur point
3
Point
1
inférieur point
3
C
Point
1
inférieur point
3
Point
1
supérieur point
3
D
Point
1
supérieur point
3
Point
1
supérieur point
3
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
