82 3 Cycles palpeurs pour le contrôle automatique des pièces
3.2 Calcul aut
o
matique des points de référ
e
nce

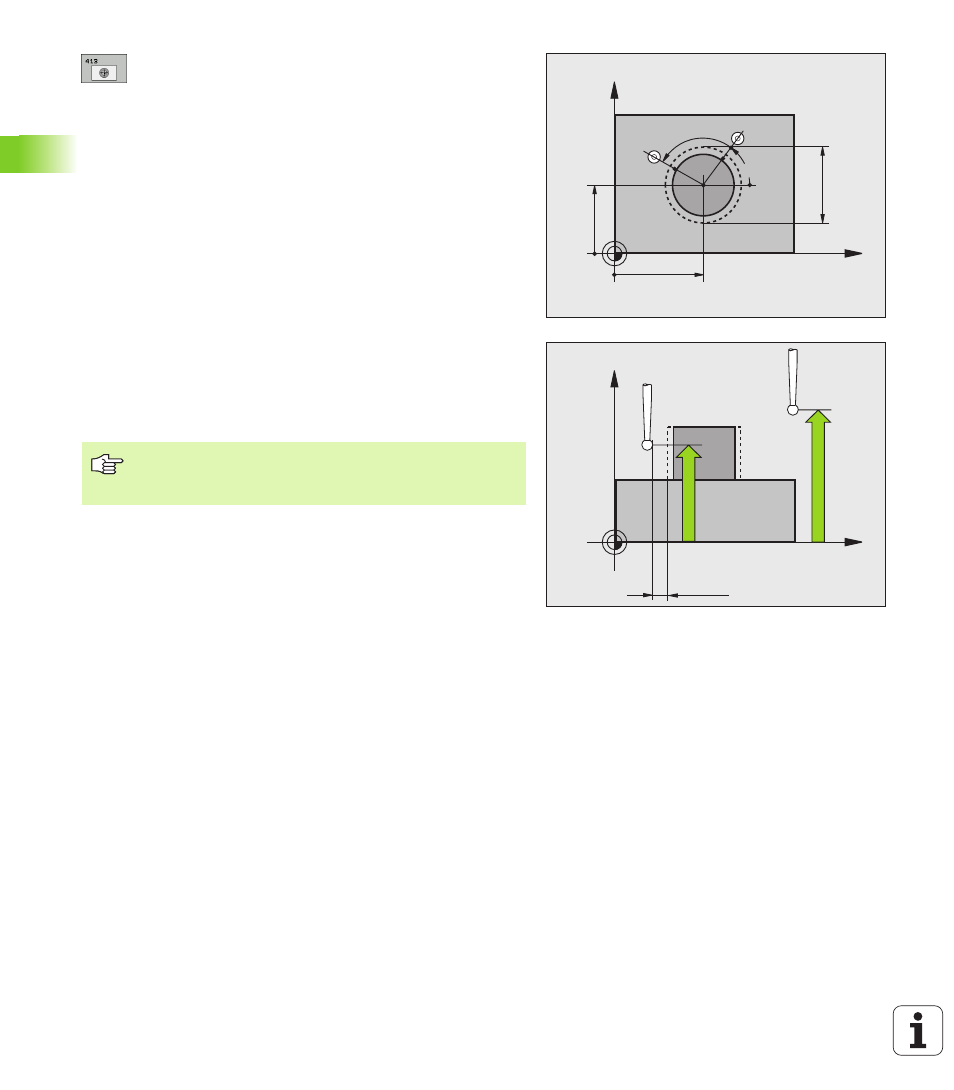

 Centre 1er axe Q321 (en absolu): Centre du tenon
dans l'axe principal du plan d'usinage
 Centre 2ème axe Q322 (en absolu): Centre du tenon
dans l'axe auxiliaire du plan d'usinage. Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif; si vous programmez Q322 différent
de 0, la TNC aligne le centre du trou sur la position
nominale
 Diamètre nominal Q262: Diamètre approximatif du
tenon. Introduire de préférence une valeur trop
grande
 Angle initial Q325 (en absolu): Angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage
 Incrément angulaire Q247 (en incrémental): Angle
compris entre deux points de mesure; le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur
vers le point de mesure suivant. Si vous désirez
étalonner des arcs de cercle, programmez un
incrément angulaire inférieur à 90°
X
Y
Q322
Q321
Q262
Q325
Q247
X
Z
Q261
Q260
MP6140
+
Q320
Plus l'incrément angulaire programmé est petit et plus le
point de référence calculé par la TNC sera imprécis. Valeur
d'introduction min.: 5°.
