HEIDENHAIN TNC 320 19
1
.2 A
v
ant que v
ous ne tr
a
v
ailliez a
v
ec les c
y
cles palpeurs!
1.2 Avant que vous ne travailliez
avec les cycles palpeurs!
Pour couvrir le plus grand nombre possible de types d'opérations de
mesure, vous pouvez configurer par paramètres-machine le
comportement de base des cycles palpeurs. Si vous mettez en oeuvre
plusieurs palpeurs sur votre machine, ces configurations s'appliquent
globalement à tous les palpeurs.
Vous disposez par ailleurs d'autres possibilités de configuration dans
le tableau palpeurs que vous pouvez définir séparément pour chaque
palpeur. Ces configurations vous permettent d'adapter le
comportement pour chaque palpeur ou pour une application donnée
(cf. „Tableau palpeurs” à la page 22).

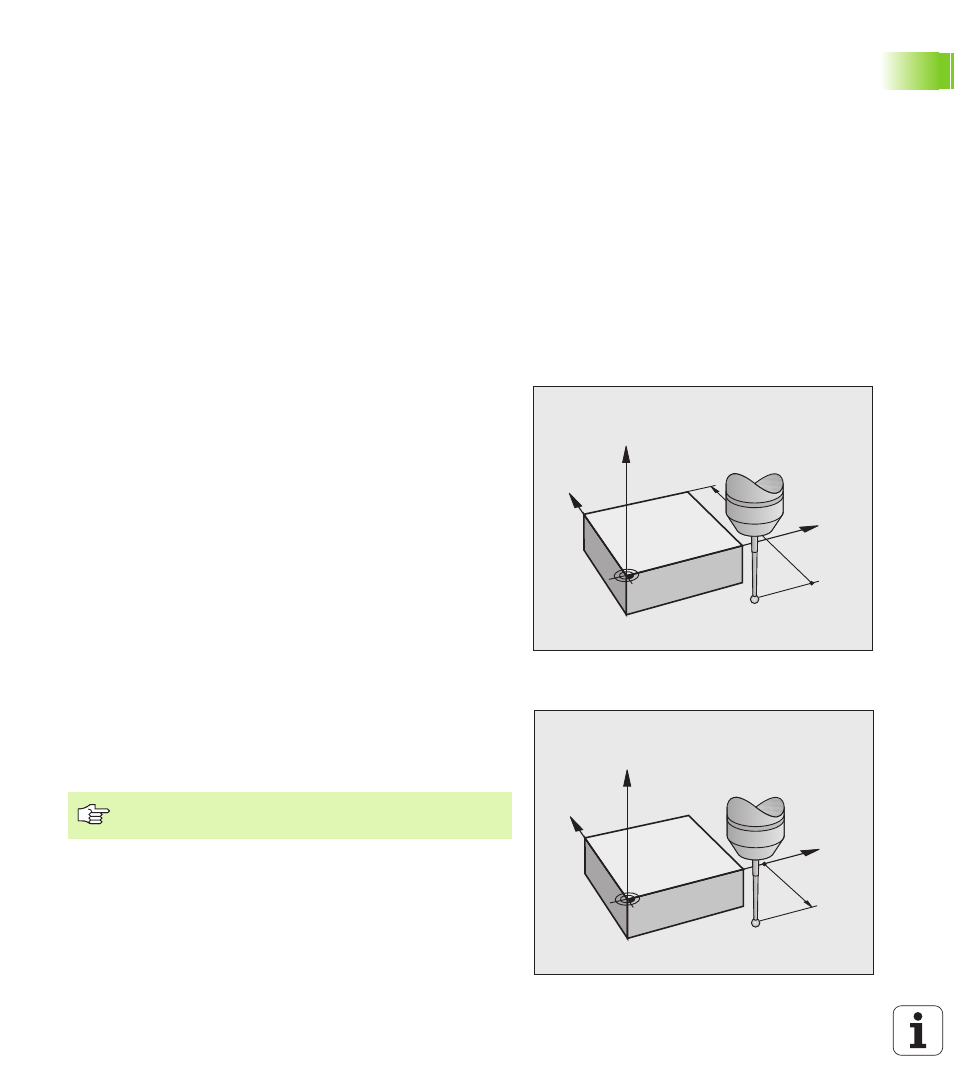

Course max. jusqu’au point de palpage: DIST
dans le tableau palpeurs
Si la tige de palpage n'est pas déviée dans la course définie sous DIST,
la TNC délivre un message d'erreur.
Distance d'approche jusqu’au point de palpage:
SET_UP dans le tableau palpeurs
Sous SET_UP, vous définissez la distance de pré-positionnement du
palpeur par rapport au point de palpage défini – ou calculé par le cycle.
Plus la valeur que vous introduisez est petite et plus vous devez définir
avec précision les positions de palpage. Dans de nombreux cycles de
palpage, vous pouvez définir une autre distance d'approche qui agit en
plus de SET_UP.
Orienter le palpeur infrarouge dans le sens de
palpage programmé: TRACK dans le tableau
palpeurs
Pour optimiser la précision de la mesure, la configuration TRACK = ON
vous permet, avant chaque opération de palpage, d'orienter un
palpeur infrarouge dans le sens programmé pour le palpage. De cette
manière, la tige de palpage est toujours déviée dans la même
direction.
Y
X
Z
MP6130
Y
X
Z
MP6140
Si vous modifiez TRACK = ON, vous devez alors
réétalonner le palpeur.
