3 Cycles palpeurs pour le contrôle automatique des pièces

3.1 Enr

egistr

er aut

o

matiquement le désaxag

e de la pièce

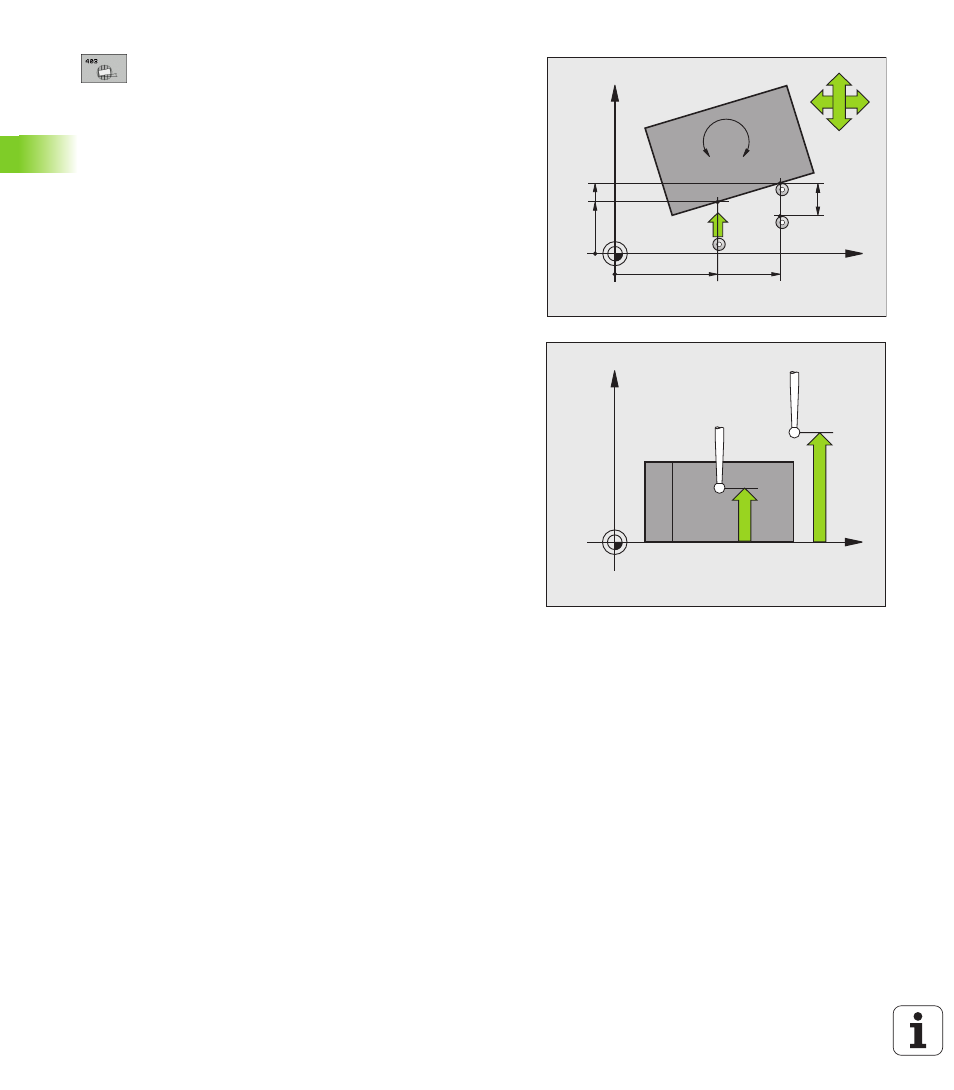

1er point mesure sur 1er axe

Q263 (en absolu):

Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage

1er point mesure sur 2ème axe

Q264 (en absolu):

Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage

2ème point mesure sur 1er axe

Q265 (en absolu):

Coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage

2ème point mesure sur 2ème axe

Q266 (en absolu):

Coordonnée du 2ème point de palpage dans l'axe
auxiliaire du plan d'usinage

Axe de mesure

Q272: Axe sur lequel doit être

effectuée la mesure:
1: Axe principal = axe de mesure
2: Axe auxiliaire = axe de mesure
3: Axe palpeur = axe de mesure

Sens déplacement 1

Q267: Sens de déplacement du

palpeur en direction de la pièce:
-1: Sens de déplacement négatif
+1: Sens de déplacement positif

Hauteur mesure dans axe palpage

Q261 (en absolu):

Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure

Distance d'approche

Q320 (en incrémental): Distance

supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de la colonne
SET_UP

Hauteur de sécurité

Q260 (en absolu): Coordonnée

dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de bridage)

X

Y

Q266
Q264

Q263

Q272=1

Q265

Q272=2

+

–

–

+

Q267

MP6140

+

Q320

A

B

C

X

Z

Q261

Q260
