HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles Manuel d'utilisation
Page 52
52
3 Cycles palpeurs pour le contrôle automatique des pièces
3.1 Enr
egistr
er aut
o
matiquement le désaxag
e de la pièce
ROTATION DE BASE compensée avec axe rotatif
(cycle palpeur 403, DIN/ISO: G403)

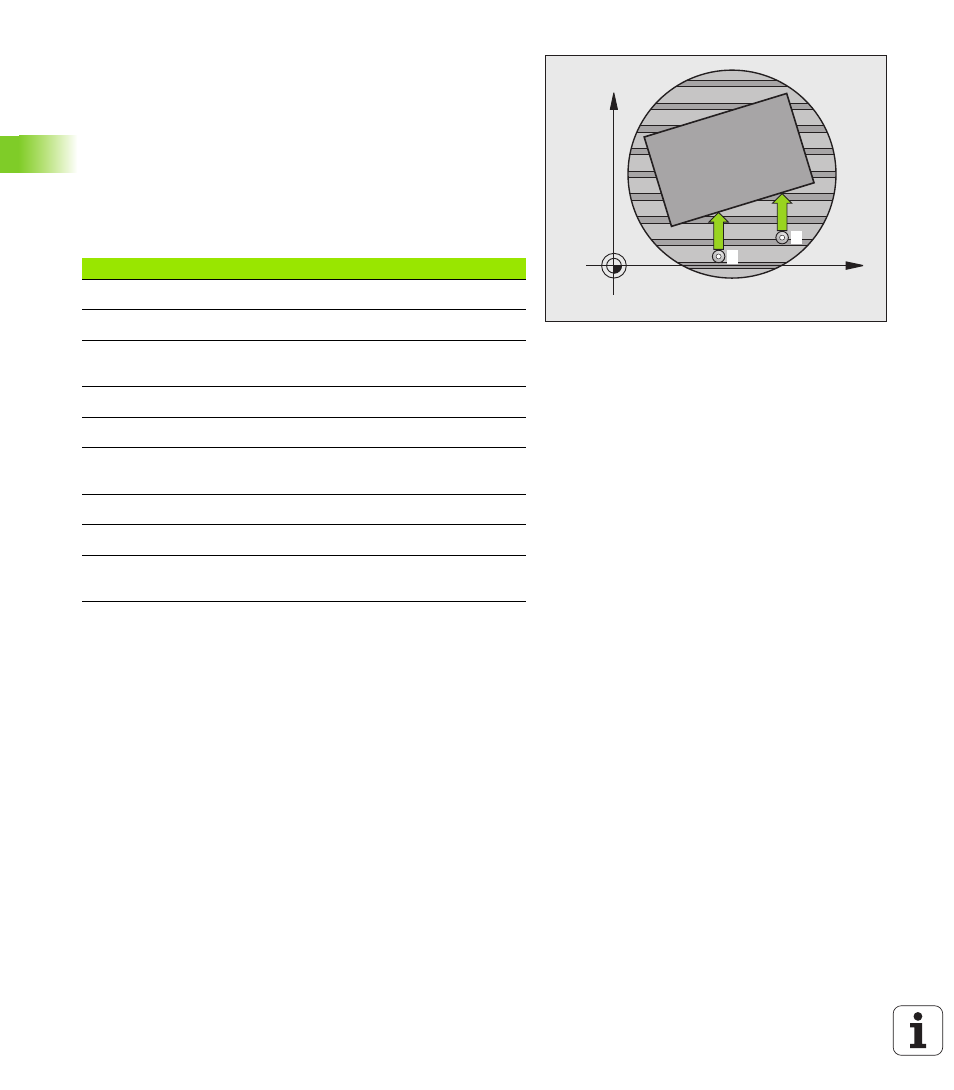

Par la mesure de deux points situés sur une droite, le cycle palpeur
403 détermine le désaxage d'une pièce. La TNC compense le
désaxage qu'elle a calculé pour la pièce au moyen d'une rotation de
l'axe A, B ou C. La pièce peut être serrée n'importe où sur le plateau
circulaire.
Les combinaisons d'un axe de mesure (paramètre de cycle Q272) et
d'un axe de compensation (paramètre de cycle Q312) citées ci-
dessous sont autorisées. La fonction Inclinaison du plan d'usinage:
X
Y
1
2
Axe palpeur actif
Axe de mesure
Axe de compens.
Z
X (Q272=1)
C (Q312=6)
Z
Y (Q272=2)
C (Q312=6)
Z
Z (Q272=3)
B (Q312=5) ou A
(Q312=4)
Y
Z (Q272=1)
B (Q312=5)
Y
X (Q272=2)
C (Q312=5)
Y
Y (Q272=3)
C (Q312=6) ou A
(Q312=4)
X
Y (Q272=1)
A (Q312=4)
X
Z (Q272=2)
A (Q312=4)
X
X (Q272=3)
B (Q312=5) ou C
(Q312=6)
