5 Mémorisation des programmes
46 TNC 122
Répétition de partie de programme
Vous introduisez une répétition de partie de programme de la
même manière que lorsqu'il s'agit d'un sous-programme. La fin
d'une partie de programme est désignée par l'instruction
commandant la répétition. Le label 0 ne sera donc pas initialisé.
Affichage de la séquence CALL LBL lors d'une répétition de partie de programme
L'écran affiche par exemple: CALL L 1 R10 / 10 .
Les deux nombres avec barre oblique indiquent qu'il s'agit d'une
répétition de partie de programme.
Le nombre précédant la barre oblique correspond à la valeur introduite
pour le nombre de répétitions.
Le nombre suivant la barre oblique donne en cours d'usinage le nombre
des répétitions restant à effectuer.

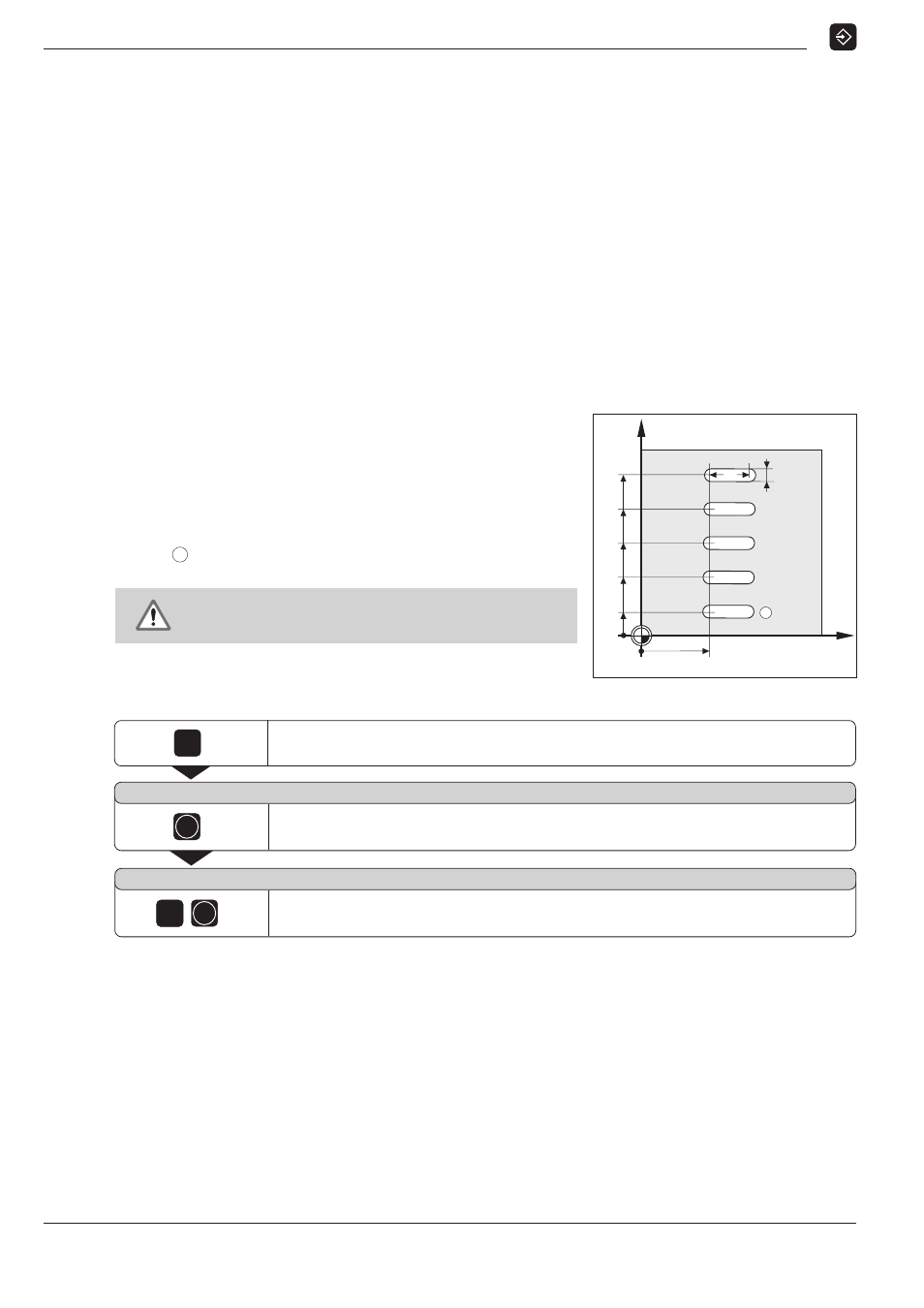

Exemple de programme: Répétitions partie de programme avec rainure
Longueur de rainure: 16 mm + diamètre d'outil
Profondeur de rainure: – 12 mm
Décalage incrémental du
point de plongée:
15 mm
Diamètre de la rainure: 6 mm (= diamètre d'outil)
Coordonnées du point de plongée:
Rainure
1 : X = 30 mm Y = 10 mm
Y
X
70
0
0
30
55
10
6
40
25
16
1
Cet exemple requiert une fraise à denture
frontale (DIN 844)!
Exemple: Initialiser label pour répétition de partie de programme
Mode de fonctionnement: MEMORISATION/EDITION DE PROGRAMME
Sélectionner la fonction LBL. LBL
S E T = E N T / C A L L = L B L
ENT
Sélectionner la fonction SET (initialiser un label).
L B L ...
ENT 5
Introduire le numéro du label.
Valider l'introduction. Séquence de programme: LBL 5
Introduisez les séquences de programme pour les répétitions de
partie de programme à la suite de la séquence LBL.
