3 Mode manuel et dégauchissage
20 TNC 122
Introduction de la longueur et du rayon de l'outil
Vous pouvez introduire la longueur et le rayon d'un outil dans la
TNC. Celle-ci prend en compte le rayon de l'outil lorsque vous
vous positionnez avec correction du rayon (cf. page 21).
Pour la „longueur d'outil“, vous devez introduire la différence de
longueur
∆L entre l'outil et l'outil zéro.
Signe pour la différence de longueur
∆∆∆∆∆L
L'outil est plus long que l'outil zéro: ∆L > 0
L'outil est plus court que l'outil zéro:
∆L < 0
Affichage de la position dans l'axe d'outil
En liaison avec le paramètre utilisateur PM7285, la TNC affiche
dans l'axe d'outil, soit la position de la pointe de l'outil, soit la
position du point de référence de celui-ci.
Contrôle des données de l'outil
Afficher les données d'outil:
„ä Appuyez sur la touche TOOL DEF.
Afficher la longueur et l'axe d'outil:
ä Appuyez sur la touche „flêche vers le bas“.
Annuler l'affichage des données d'outil:
ä Appuyez sur la touche NO ENT.
Exemple: Introduire la longueur et le rayon d'outil dans la TNC
Rayon de l'outil: 8 mm
Longueur de l'outil: 12 mm
Axe d'outil: Z
TOOL
DEF
Z
X
∆L
3
<0
∆L
2
>0
∆L
1
=0
R
1
T
1
T
2
T
3
R
2
R
3
TOOL
DEF
Z
L
7
>0
L
0
=0
T
0
T
7
R
7
X
ENT
1 2
ENT 8
Introduire les données de l'outil dans la TNC.
Introduire le RAYON de l'outil ( 8 mm ). Valider l'introduction.
A X E = .
L O N G U E U R= .....
R A Y O N = .....
Introduire l' AXE de l'outil ( Z ). Valider l'introduction
Introduire la LONGUEUR de l'outil ( 12 mm ). Valider l'introduction.
ENT
Z

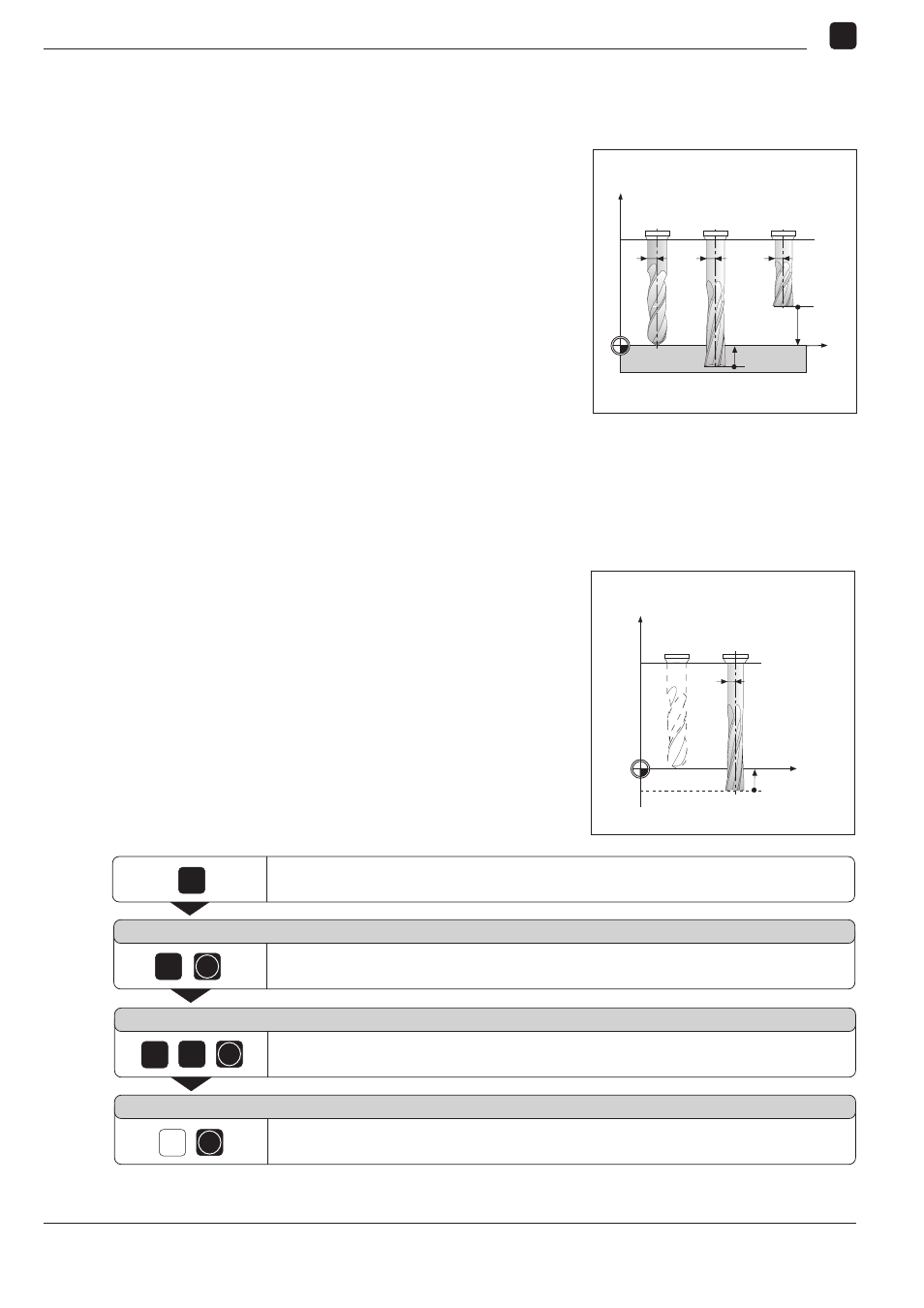

Fig. 3.1: Longueurs et rayons d'outils
