4 Positionnement avec introduction manuelle
28 TNC 122

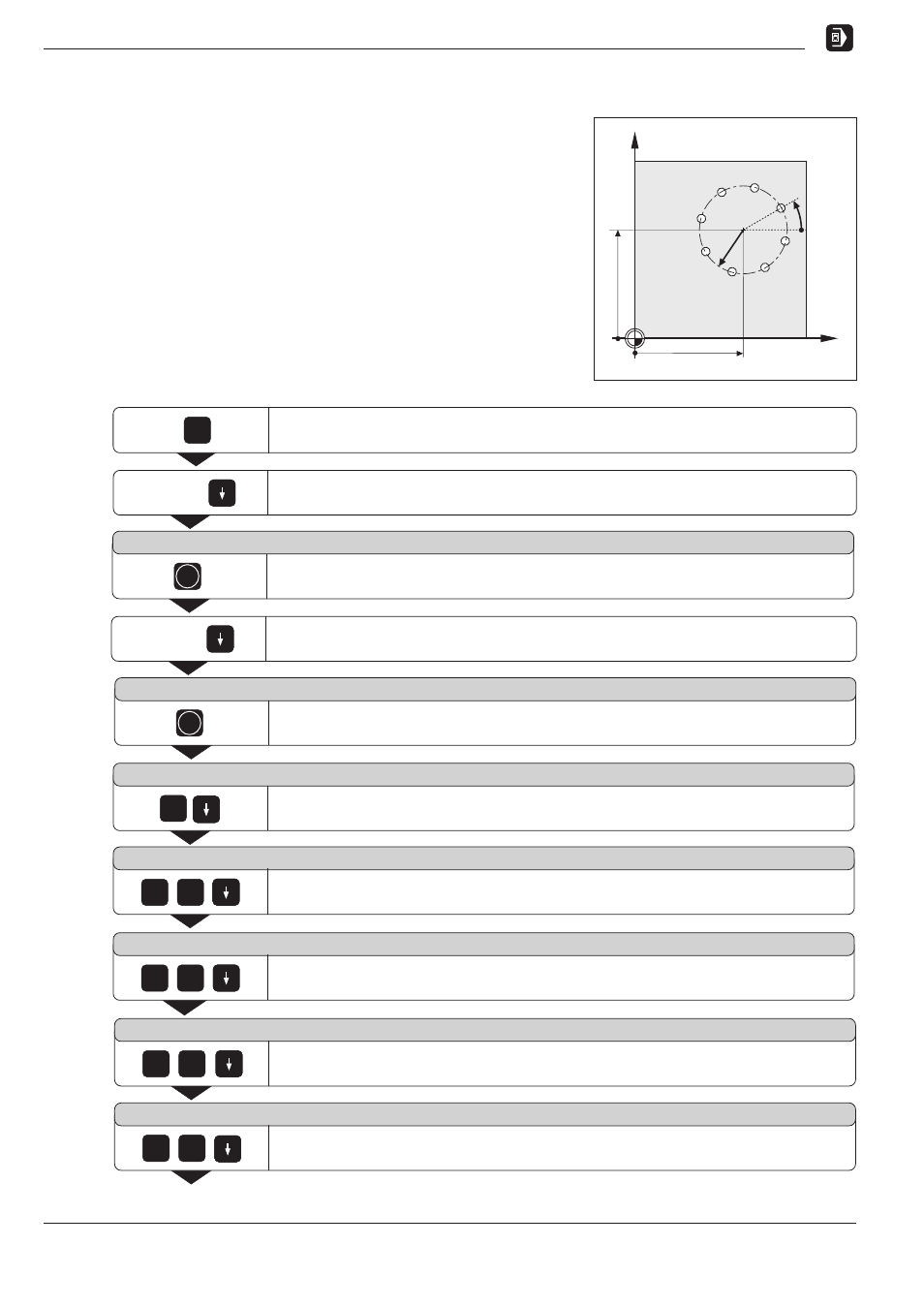

Exemple: Introduire et exécuter un cercle de trous
Nombre de trous: 8
Coordonnées du centre: X = 50 mm
Y = 50 mm
Rayon du cercle de trous: 20 mm
Angle initial: angle entre
l'axe X et le premier trou
30°
Profondeur du trou 8 mm
Schémas de trous
Y
X
30°
R20
50
50
0
0
SPEC
FCT
Sélectionner les fonctions spéciales SPEC FCT .
Mode: POSITIONNEMENT AVEC INTRODUCTION MANUELLE
Feuilleter jusqu'à la fonction CERCLE DE TROUS . répéter
Sélectionner CERCLE ENTIER .
C E R C L E E N T I E R
ENT
0 2
3 0
R A Y O N =
A N G L E =
Introduire l'angle initial ANGLE compris entre l'axe X et le premier trou ( 30° ).
Valider l'introduction et poursuivre le dialogue. .
Introduire le RAYON du cercle de trous ( 20 mm ).
Valider l'introduction et poursuivre le dialogue.
5 0
5 0
8
C E N T R E X =
Introduire la coordonnée X du centre du trou ( X = 50 mm ).
Valider l'introduction et poursuivre le dialogue.
C E N T R E Y =
Introduire la coordonnée Y du centre du trou ( Y = 50 mm ).
Valider l'introduction et poursuivre le dialogue.
N B B =
Introduire le nombre de trous NB ( 8 ).
Valider l'introduction et poursuivre le dialogue.
Sélectionner la fonction CERCLE DE TROUS .
C E R C L E D E T R O U S
ENT
Feuilleter jusqu'à la fonction CERCLE ENTIER . répéter
