4 Positionnement avec introduction manuelle
TNC 122 23
Positionnement avec introduction manuelle
Nombreuses sont les opérations d'usinage qui ne justifient pas de
mémoriser les pas d'usinage dans un programme CN. C'est le cas
notamment d'usinages qui ne doivent être réalisés qu'une seule
fois, ou bien encore d'opérations d'usinage de géométrie simple.
En mode de fonctionnement POSITIONNEMENT AVEC INTRO-
DUCTION MANUELLE, vous introduisez directement sur la TNC
l'ensemble des données que vous auriez sinon mémorisées dans
un programme d'usinage.
Opérations simples de fraisage et de perçage
En mode de fonctionnement POSITIONNEMENT AVEC
INTRODUCTION MANUELLE, vous introduisez manuellement les
données suivantes pour la position nominale:
•
Axe de coordonnées
• Valeur de coordonnée
• Correction de rayon
La TNC amène l'outil à la position désirée.
Schémas de trous
En mode de fonctionnement POSITIONNEMENT AVEC
INTRODUCTION MANUELLE,
vous pouvez également utiliser les
„cycles“ TNC (cf. chapître 5):
•
Cercle de trous
• Rangées de trous
Avant d'usiner la pièce
ä Bridez l'outil.
ä Positionnez l'outil de manière à éviter toute collision entre la
l'outil et la pièce lors de l'approche.
ä Sélectionner une avance F qui soit adaptée.
ä Sélectionner une vitesse de rotation broche S qui soit adaptée.
ä Mettez la broche en route par ex. avec fonction auxiliaire M3.
Prendre en compte le rayon de l'outil

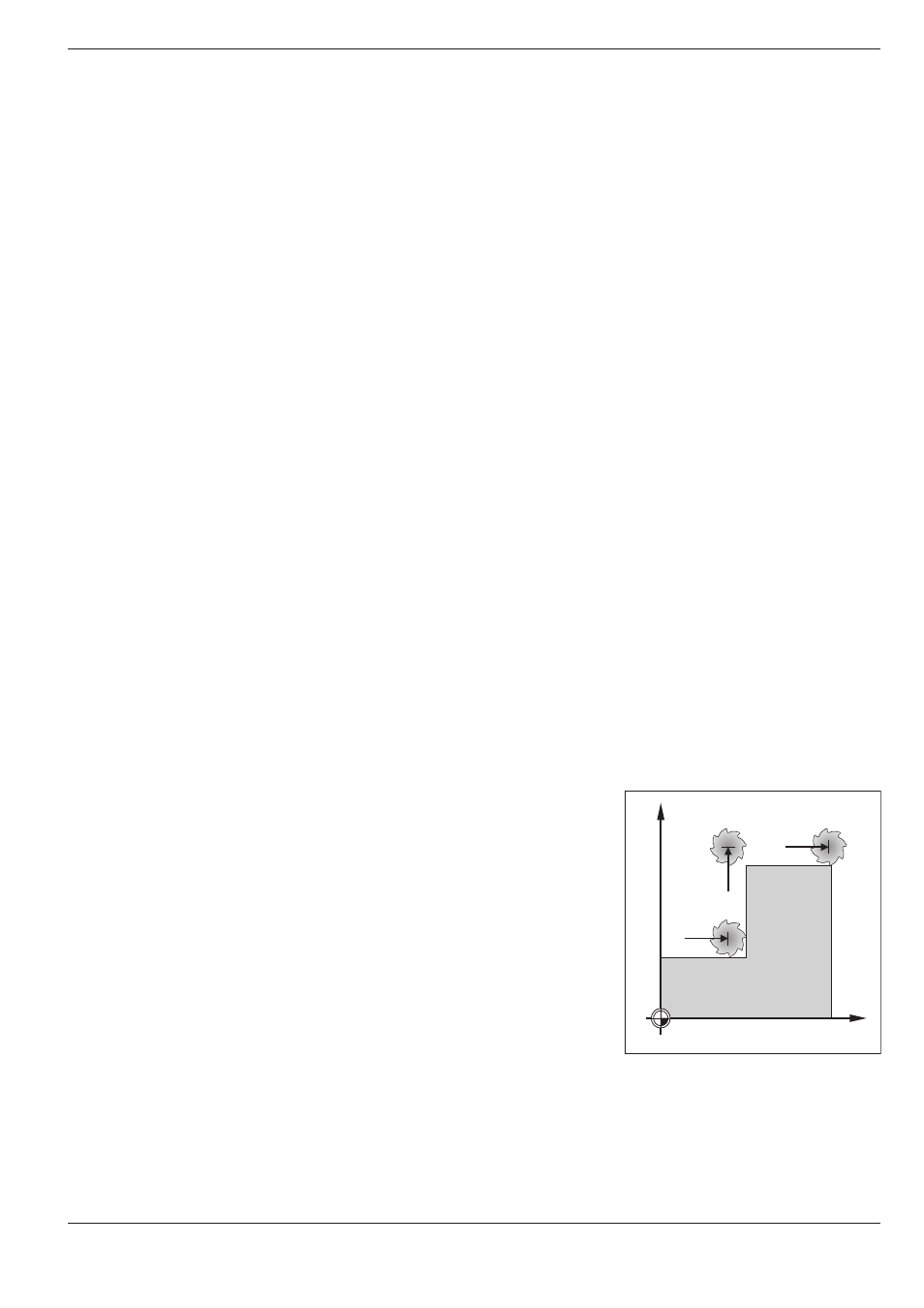

La TNC peut corriger le rayon d'outil (cf. fig. 4.1).
Vous pouvez introduire directement les cotes du plan:
La TNC rallonge (R+) ou raccourcit (R–) automatiquement la
course en fonction de la valeur du rayon d'outil.
Introduire les données de l'outil
ä Appuyez sur la touche TOOL DEF.
ä Introduisez successivement le rayon, la longueur et l'axe
d'outil.
4
R–
R+
Y
X
R0
Fig. 4.1: Correction du rayon d'outil
