3 Mode manuel et dégauchissage
TNC 122 21

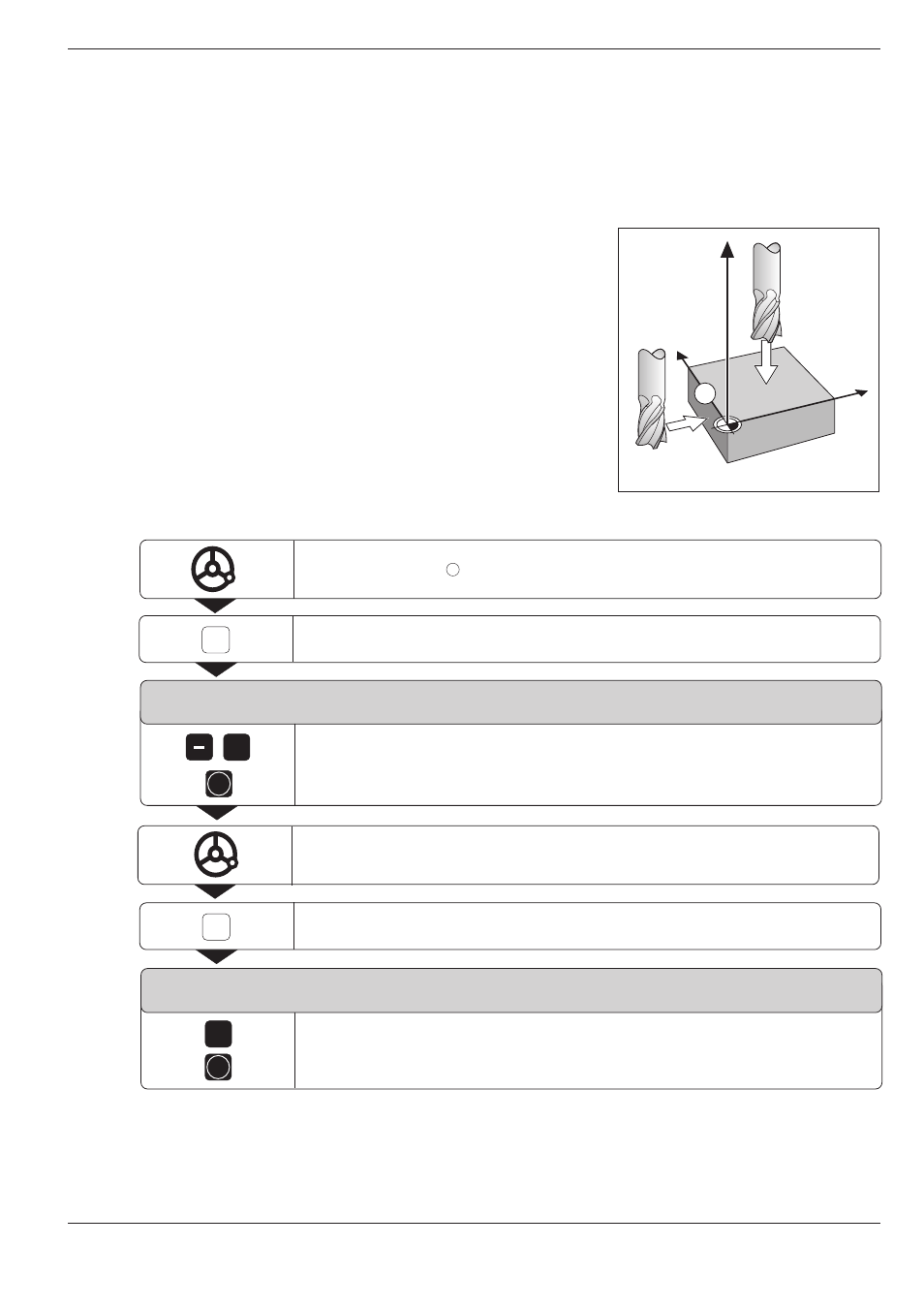

Initialisation du point de référence: Aborder les positions et introduire les valeurs effectives
Pour initialiser le point de référence, affleurez avec l'outil l'une
après l'autre les arêtes de la pièce et introduisez la position de
l'outil comme point de référence.
Exemple: Initialiser le point de référence pièce dans l'axe X et Z
Plan d'usinage: X / Y
Axe d'outil: Z
Rayon d'outil: R = 5 mm
Suite chronologique
pour l'initialisation
Exemple:
X - Z
Préparation
ä Initialisez l'outil.
ä Introduisez les données de l'outil.
ä Mettez la broche en route, par ex. avec fonction auxiliaire M 3.
Mode de fonctionnement: MANUEL
Y
X
1
Z
Affleurez l'arête 1 de la pièce.
Sélectionnez l'axe: axe X. X
5
ENT
Introduire la position du centre de l'outil ( X = – 5 mm )
et
prendre en compte dans l'affichage la coordonnée X du point de référence.
P O I N T D E R E F . X =
X =
Affleurez la surface de la pièce.
Sélectionnez l'axe: axe Z. Z
0
ENT
P O I N T D E R E F . Z =
Z =
Introduire la position de la pointe de l'outil ( Z = 0 mm )
et
prendre en compte dans l'affichage la coordonnée Z du point de référence.
