4 Positionnement avec introduction manuelle
TNC 122 25
Introduire les positions et les aborder
Pour une opération simple d'usinage, vous introduisez directement les
coordonnées en mode POSITIONNEMENT AVEC INTRODUCTION
MANUELLE.

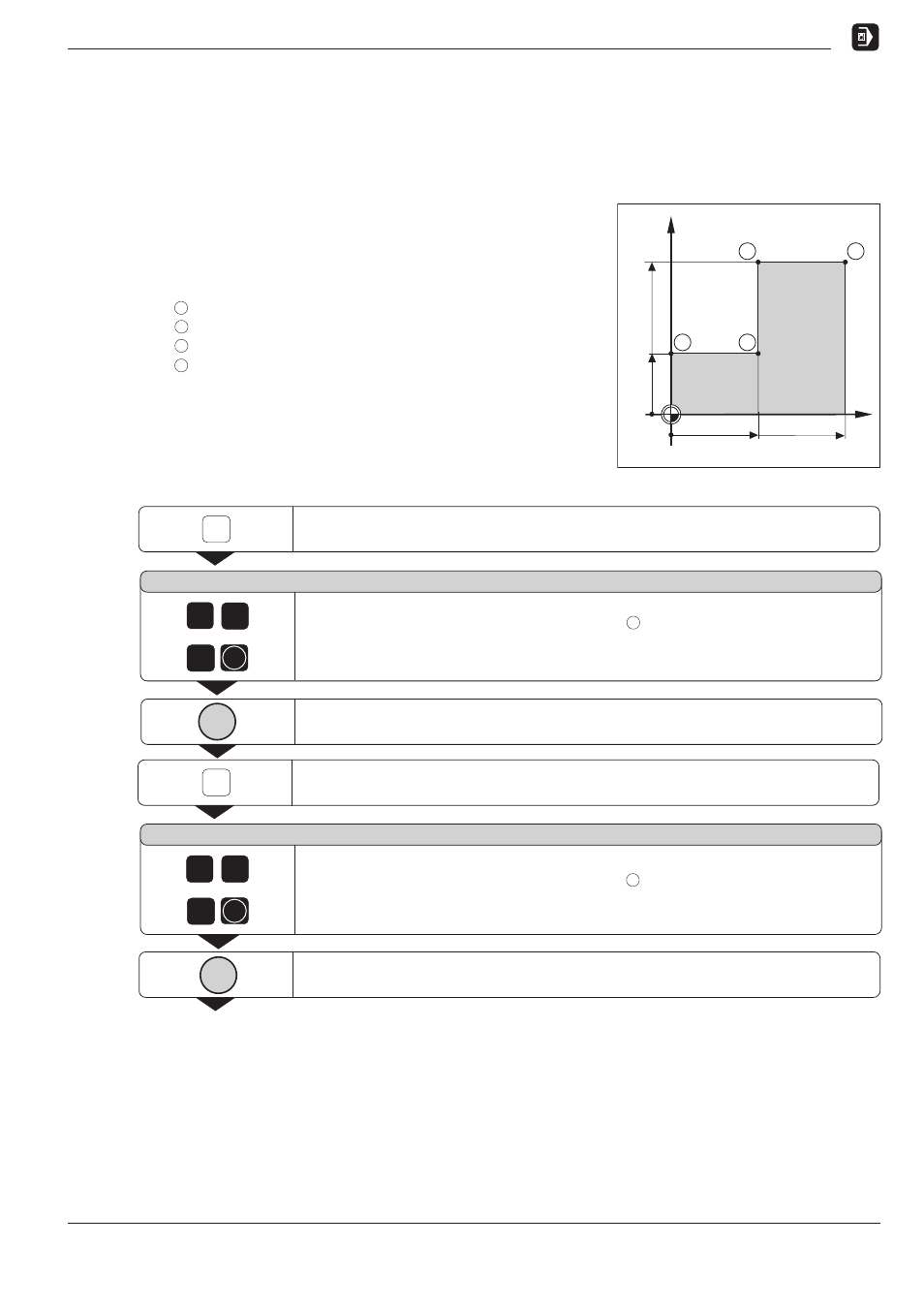

Exemple: Fraiser un épaulement
Les coordonnées sont introduites en valeur absolue, le point de
référence correspond au point zéro pièce.
Coin 1 : X = 0 mm Y = 20 mm
Coin 2 : X = 30 mm Y = 20 mm
Coin 3 : X = 30 mm Y = 50 mm
Coin 4 : X = 60 mm Y = 50 mm
Préparation:
ä Introduisez les données de l'outil.
ä Prépositionnez l'outil à bon escient (ex. X = Y = – 20 mm).
ä Amenez l'outil à la profondeur de fraisage.
Mode: POSITIONNEMENT AVEC INTRODUCTION MANUELLE
Y
X
1 2
3 4
60 30
20
50
0
0
Sélectionner l'axe X.
0
Y R 0
2
Y
Déplacer l'outil à la coordonnée introduite.
Sélectionner l'axe X.
0 3
X R 0
X
Déplacer l'outil à la coordonnée introduite.
I
I
Y clignote:
Introduire la position nominale pour le coin
1 : Y = + 20 mm,
Sélectionner la correction de rayon: R + et
valider l'introduction.
X clignote:
Introduire la position nominale pour le coin
2 : X = + 30 mm,
Sélectionner la correction de rayon: R – et
valider l'introduction.
R + / – ENT
R + / – ENT
