ANNEXE • GUIDE D'UTILISATION DU SMARTSENSOR HD
H=7
+CC
Rouge
A=1
-CC
Noir
B
NC
G=10
232 TX
Jaune
K=11
232 RX
Violet
J=9
232 CTS
Marron
C=9
232 RTS
Orange
F=12
+485
Bleu/blanc
E=6
-485
Bleu
D=5
Drain/
revêtement de
protection

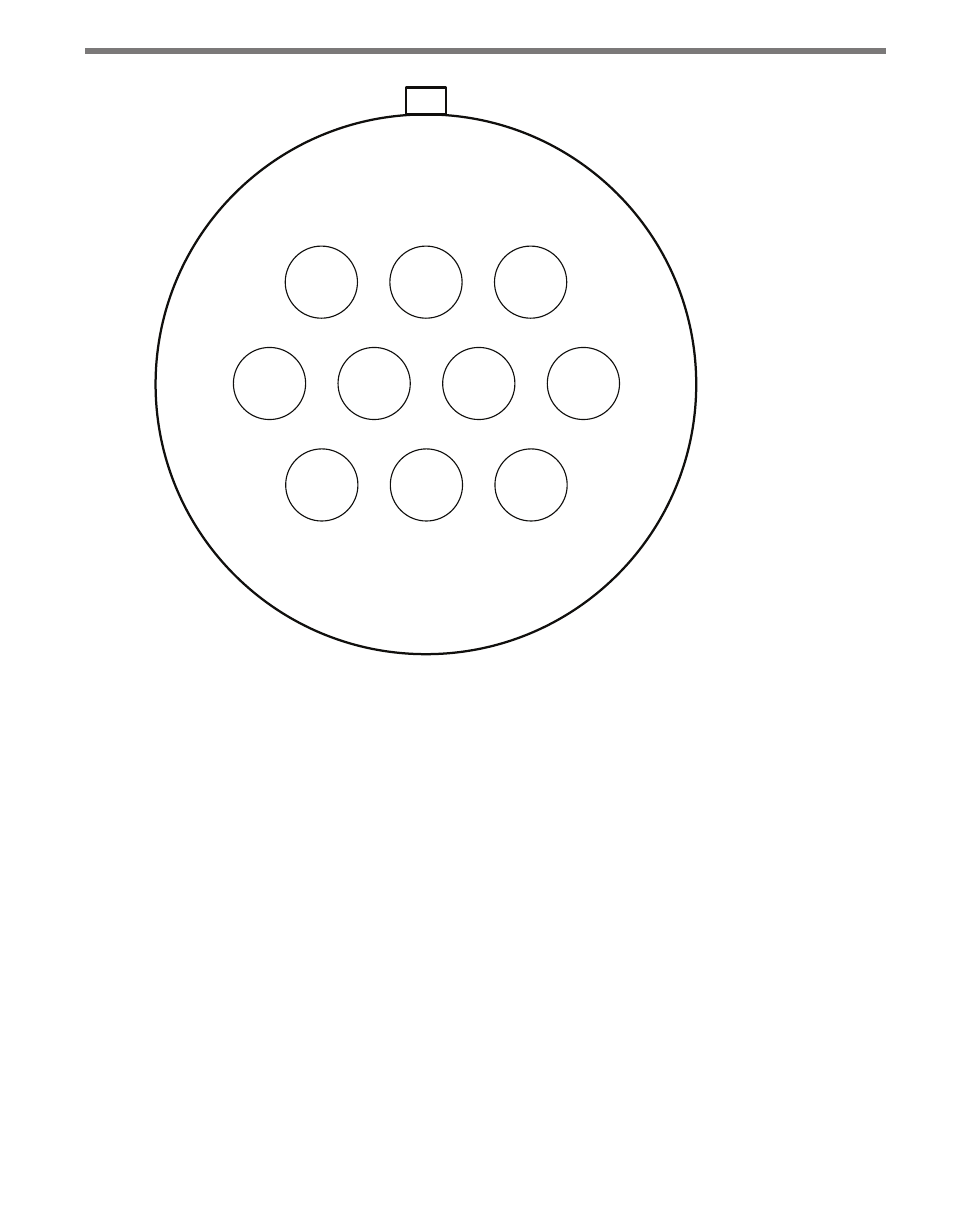

Figure A.1 – Affectation de la prise du connecteur à 10 broches (vue du côté de la coupelle à
souder sur le connecteur)
Annexe B - Connecteur à 26 broches
Certains SmartSensor HD, y compris l'ancien HD, le HD modernisé, et les versions à voies
et fonctions limitées, sont équipés d'un connecteur à 26 broches. Vous pouvez commander
ce connecteur sur deux câbles différents :
˽
Le câble à 8 conducteurs est celui mentionné ci-dessus ; il peut être commandé avec le
connecteur à 10 broches ou le connecteur à 26 broches.
˽
Le câble à 9 conducteurs. Ce câble se compose de trois groupes de fils contenant chacun
des fils codés par couleur et un fil de drain entourés d'un blindage.
Consultez la Figure B.1 pour un schéma d'affectation de la prise à 26 broches du câble à 9
conducteurs. Les codes figurant dans le schéma doivent être utilisés pour souder des fils à
l'arrière de la prise ; les lettres représentent les coupelles à souder individuelles.
