CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR 27
3 Connectez le fil neutre (généralement blanc) du bornier ou cordon CA à la borne
marquée 1 sur le Click 230.
4 Connectez le fil de mise à la terre du bornier ou cordon CA à la borne marquée 3 du
Click 230.
5 Connectez un fil de ligne sortant et protégé à la borne marquée 2 sur le Click 230. Le
fil de ligne devrait être noir.
6 Connectez un fil neutre sortant et protégé à la borne marquée 6 sur le Click 230. Le fil
neutre doit être blanc.
Les répartiteurs 3 et 4 sont directement liés via le pied à montage métallique de l'élément
de base au rail DIN. Aucune mise à la terre supplémentaire n'est nécessaire entre les bornes
3 et 4 et le rail DIN.
Câblage du Click 201/202
Le dernier appareil de l'alimentation électrique doit être un Click 201 ou 202 (comme illustré
à la Figure 2.5). Il s'agit de transformateurs CA-CC, parfois appelés blocs d'alimentation.
Comme indiqué plus haut, la différence entre les deux est que le Click 201 produit 1 A et
le Click 202 2 A (le Click 204 produit 4 A, mais n'est généralement pas nécessaire pour
l'installation d'un HD). Choisissez le dispositif qui convient le mieux à votre installation,
puis procédez comme suit pour l'installer (voir Figure 2.6):
1 Montez le Click 201/ 202 sur le rail DIN à côté du Click 230.
2 Connectez le fil de ligne (noir) du Click 230 à la borne à vis L située sur la partie
supérieure du Click 201/202.
3 Connectez le fil neutre (blanc) du Click 230 à la borne à vis N située sur la partie
supérieure du Click 201/202.

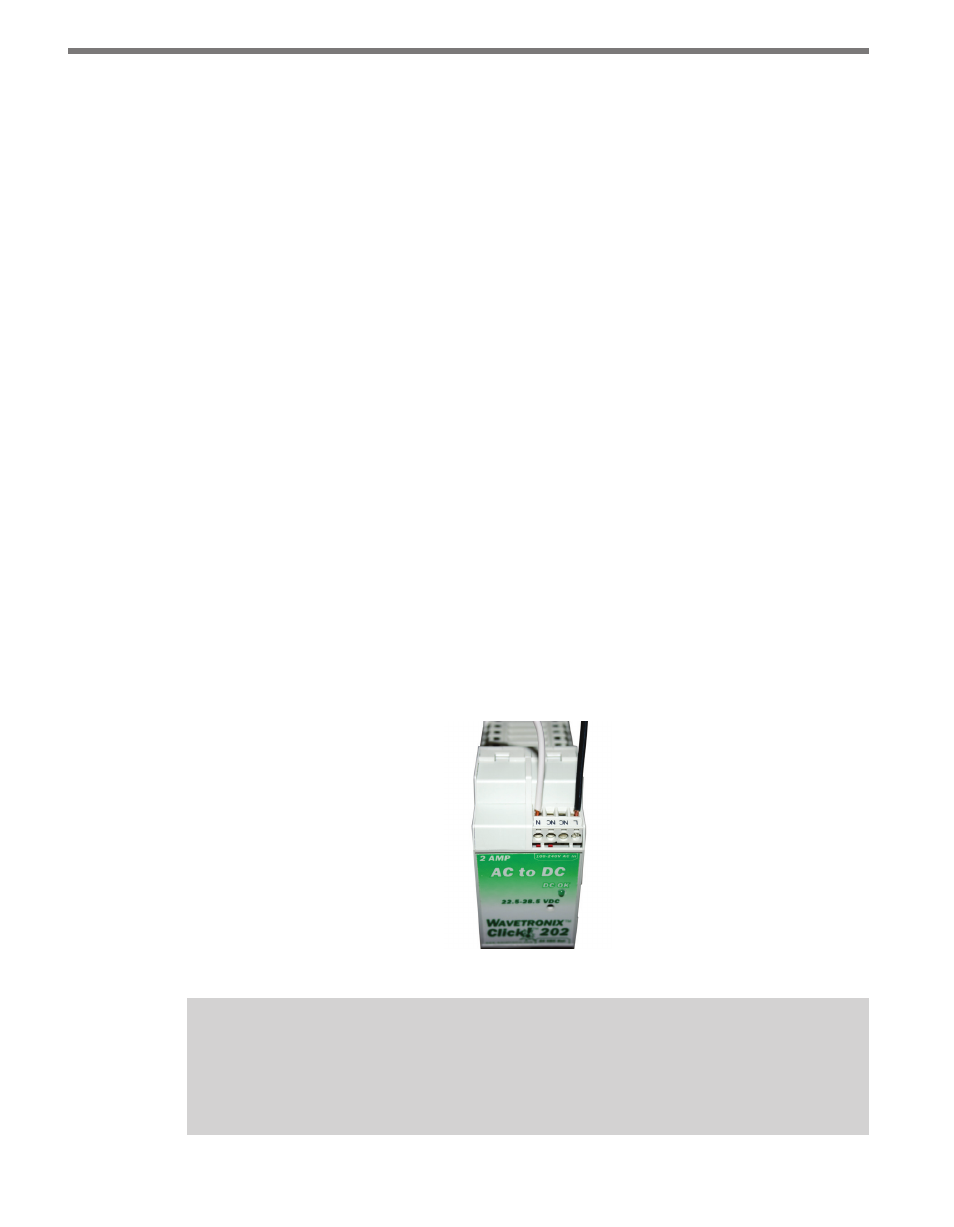

Figure 2.6 – Câblage de l'alimentation CA au Click 201/202
Remarque
La borne à vis NC n'est pas connectée en interne. Le branchement d'un fil à une borne
NC (non connectée) lui fournit simplement un point de terminaison pratique.
