22 CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR
Capteur
intelligent
Armoire de trafic principale
Boîtier sur
poteau
Mise à la terre
Mise à la terre
120
VCA

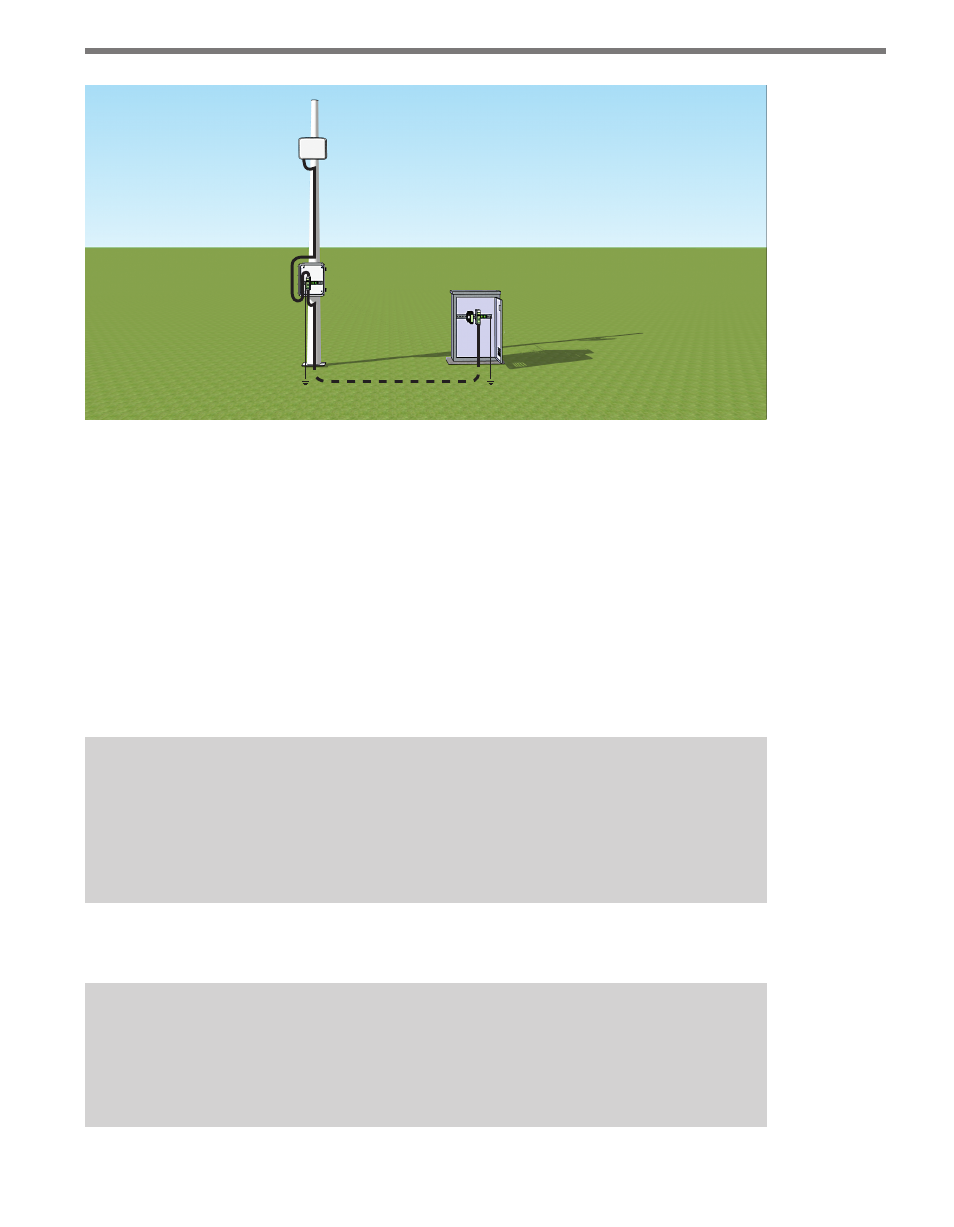

Figure 2.2 – Câble souterrain
Câblage du Click 200
Deux câbles peuvent être utilisés avec le capteur : un câble à 8 conducteurs et un câble à
9 conducteurs. Le choix est largement basé sur le connecteur de votre SmartSensor HD, à
savoir le connecteur qui servira à brancher le câble sur le capteur.
On peut trouver deux différents connecteurs sur un SmartSensor HD :
˽ Le connecteur à 10 broches est utilisé avec le SmartSensor HD. Il n'est actuellement
installé que sur le câble à 8 conducteurs.
˽ Le connecteur à 26 broches est utilisé avec le SmartSensor HD Legacy et les HD modifiés.
Il peut être installé sur le câble à 8 conducteurs ou l'ancien câble à 9 conducteurs.
Remarque
Il peut y avoir des problèmes de compatibilité si vous utilisez un câble à connecteur à
26 broches/8 conducteurs avec un SmartSensor HD fabriqué en 2008 ou avant. Pour
plus d'informations et pour obtenir une assistance technique, contactez Wavetronix
Technical Services (Service technique de Wavetronix).
Le câblage de ces deux câbles est presque identique ; les différences sont indiquées sur la
page suivante.
Remarque
Si vous avez besoin d'un câble souterrain mesurant plus de 183 m (600 pieds),
vous devrez probablement utiliser un câble différent ; dans ce cas, les couleurs ne
correspondront pas à celles de la figure ci-dessous.
