30 CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR
GND
+CC

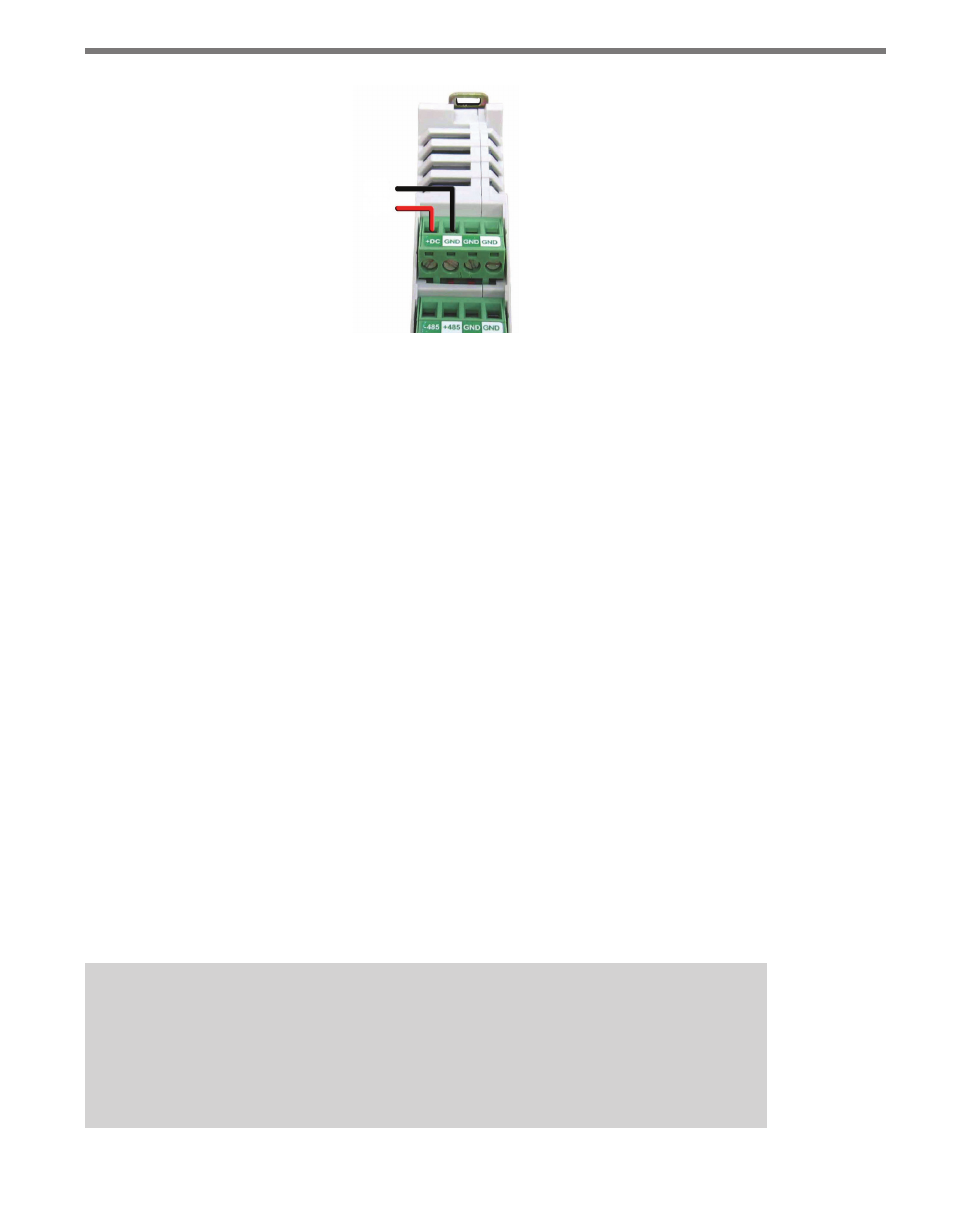

Figure 2.9 – Câblage de l'entrée d'alimentation CC du Click 200
Câblage des communications
La dernière opération consiste à décider de la manière de communiquer avec le capteur.
La manière de procéder dépendra de votre installation. Si votre capteur est connecté à un
Click 200 dans un boîtier monté sur un poteau et que vous souhaitez accéder à ce capteur
à partir d'une armoire de trafic principale ou depuis le centre des opérations de trafic, vous
devez disposer d'une communication entre ces deux points : soit avec le câble homerun,
qui peut acheminer les communications RS-232 et RS-485, soit en utilisant un appareil de
communication Wavetronix Click.
Wavetronix propose toute une variété d'appareils de communication filaires et sans fil, tels
que le convertisseur série-Ethernet Click 301, qui permet de communiquer avec le capteur
via Ethernet, ou le Click 400, une radio à 900 MHz qui communique sans fil avec d'autres
radios. Pour plus d'informations, reportez-vous au Catalogue Click, au Guide d'utilisation
des séries Click, ou au Guide de formation du concepteur de STI.
Le Click 200 est équipé de plusieurs ports permettant la prise en charge des autres méthodes
de communication. La façade est dotée d'un port DB-9 auquel vous pouvez vous connecter
pour la communication RS-232. Il y a également plusieurs connexions RS-485 :
˽ Arrière du bus T : place le RS-485 sur le bus T. Étant donné que le Click 200 est connecté
au capteur, cette connexion de T-bus signifie que le capteur, le Click 200, et tout autre
appareil sur le T-bus communiquent tous les uns avec les autres.
˽ Un connecteur RJ-11 en façade pour la connexion aux dispositifs de clôture de contact,
le cas échéant.
Remarque
Le Click 200 ne convertit pas les communications RS-232 en RS-485. Il fournit
simplement une protection contre les surtensions pour ces deux connexions
indépendantes.
