CHAPITRE 1 • Installation du SmartSensor HD
Fixation du support de montage sur le poteau
Avant de fixer le support de montage au poteau, assurez-vous que vos câbles sont
suffisamment longs pour atteindre le capteur et pour couvrir la distance entre le capteur et
l'armoire.
Procédez comme suit pour fixer correctement le support au poteau (voir Figure 1.2) :
1 Insérez les colliers de serrage en acier inoxydable à travers les encoches du support de
montage.
2 Placez le support de montage sur le poteau afin que la tête du montage pointe vers le
milieu des voies de votre choix.
3 Serrez les vis des colliers.
Remarque
Le capteur devra être réglé ultérieurement, afin d'affiner son alignement.
Veillez donc à laisser les colliers de serrage réglables.

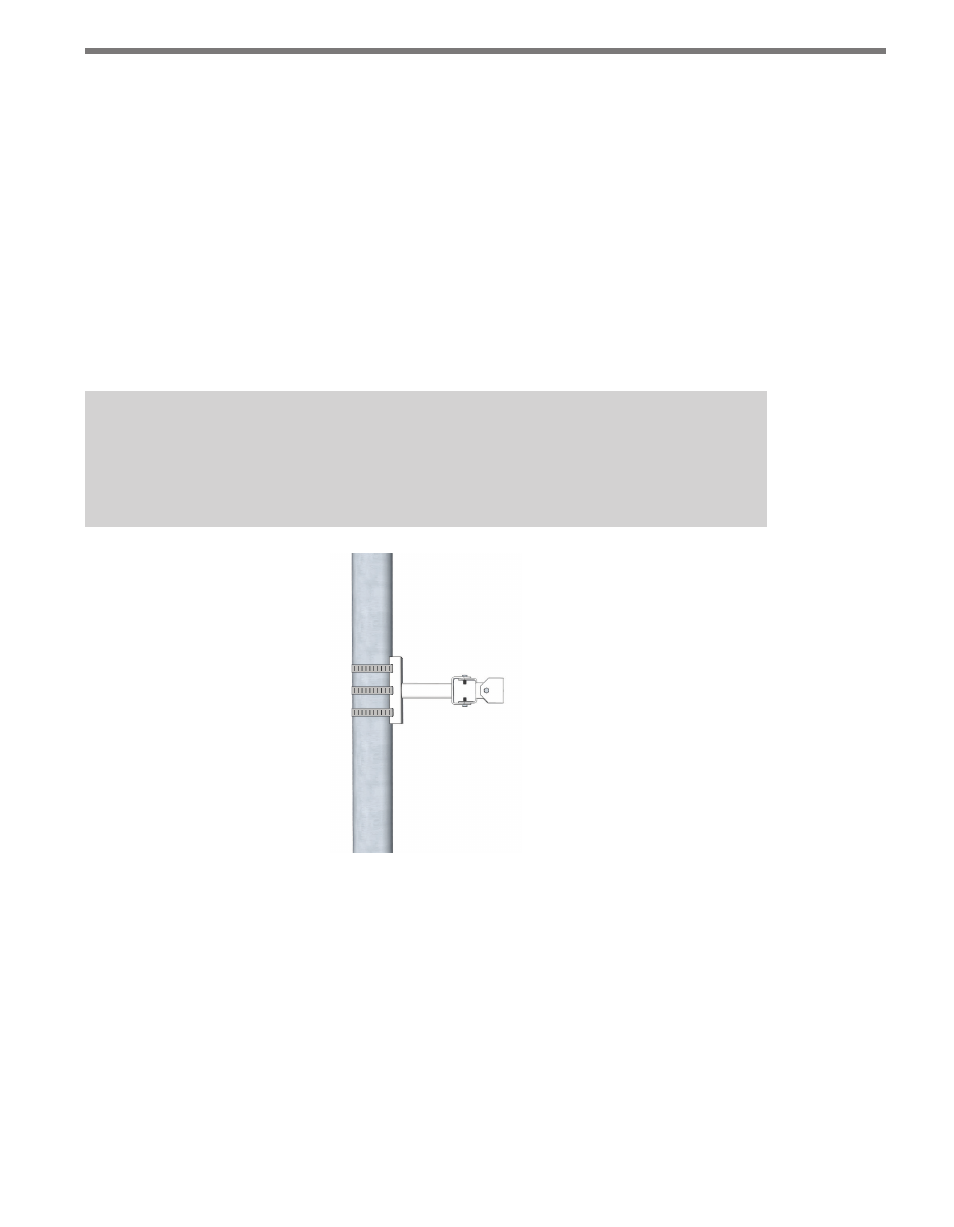

Figure 1.2 – Fixation du support de montage sur le poteau
Fixation du capteur sur le support de montage
Procédez comme suit pour fixer le capteur sur le support de montage :
1 Alignez les boulons situés sur la plaque arrière du capteur avec les trous situés sur le
support de montage. Le connecteur au bas de l'unité doit pointer vers le sol.
2 Placez les rondelles de blocage sur les boulons après avoir placé les boulons dans les
trous du support de montage.
3 Mettez les écrous et serrez (voir Figure 1.3).
