CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR 29
Si l'alimentation électrique se trouve dans une armoire de trafic principale, il faut également
faire sortir l'alimentation CC de l'alimentation électrique sur le bus T ; de là, elle alimentera
les éventuels dispositifs de communication installés sur ce bus. Elle alimentera également
le Click 200, qui transmettra ce courant, avec les communications, via le câble homerun
vers le Click 200 dans le boîtier monté sur poteau. Ce Click 200 enverra le courant
(et les communications) sur le T-bus, alimentant ainsi les dispositifs de communication
éventuellement présents sur celui-ci. Il enverra également le courant 10-30 VCC nécessaire
et les communications jusqu'au capteur.
Pour alimenter le bus T, vous devez d'abord connecter un répartiteur à 5 vis à l'extrémité du
bus T, puis procéder comme suit pour y apporter le courant CC.
1 Connectez +CC (rouge) du Click 201/202 à la borne à vis supérieure du bornier à
5 bornes.
2 Connectez le fil d'alimentation –CC (noir) à la deuxième borne à vis.
+24 V CC
–CC
(fil rouge)
(fil noir)
Vert Gris +485
–485
GND

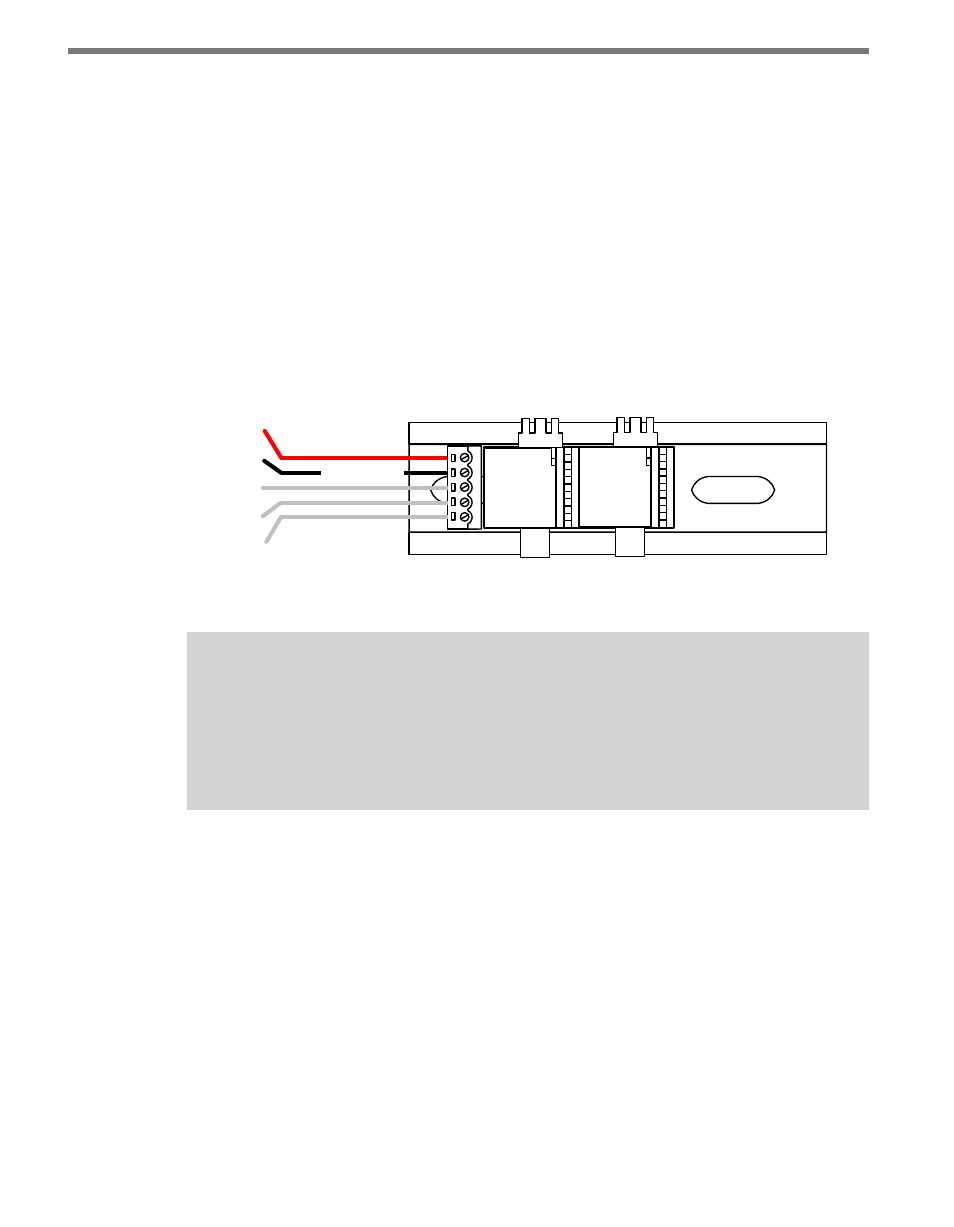

Figure 2.8 – Connexion de l'alimentation directement au bus T
Remarque
Les connecteurs de T-bus verts acheminent l'alimentation et les communications sur
la plaque de support du rail DIN ; les connecteurs de bus T gris acheminent seulement
l'alimentation et sont utilisés pour distribuer l'alimentation sans connecter les
communications.
Vous pouvez également câbler l'alimentation CC au Click 200 lui-même ; il transmettra
alors cette alimentation sur le T-bus. Pour ce faire, procédez comme suit :
1 Connectez +CC (rouge) du Click 201/202 à la borne à vis +CC.
2 Connectez le fil -CC (noir) à une borne à vis GND.
