24 CHAPITRE 2 • CONNEXION DE L'ALIMENTATION ET DU PARASURTENSEUR
Mise à la terre
Tous les appareils Click 200 doivent être montés sur un rail DIN relié à la terre par un
châssis mis à la terre ou par un câble de mise à la terre de 16 AWG ou plus gros fixé à
une tige de mise à la terre de 2,2 m (7 pieds). (2,1 m). Procédez comme suit pour établir
correctement la connexion de mise à la terre :
1 Reliez le fil de terre du rail DIN ou d'une borne à vis de terre sur le côté NON PROTÉGÉ
du Click 200 au boulon situé à l'intérieur de l'armoire montée sur poteau.
2 Connectez un autre fil de mise à la terre depuis le boulon à collet en V extérieur sur la
masse (voir la Figure 2.4).

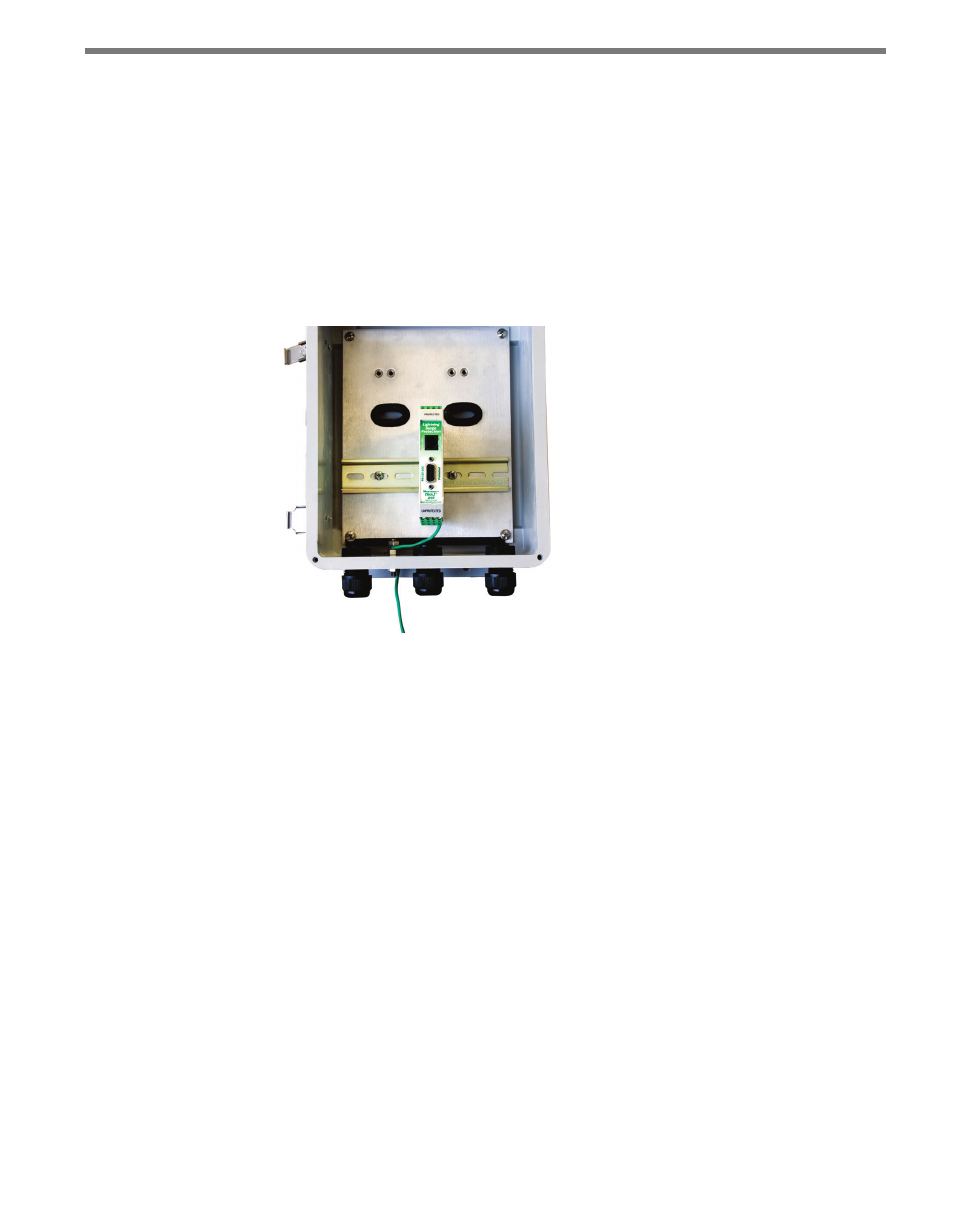

Figure 2.4 – Connexions de mise à la terre
Installation de l'alimentation électrique
Alimentez votre installation à l'aide de l'alimentation électrique Click. Cet ensemble de
module comprend :
˽ Convertisseur CA/CC Click 201/202
˽ Disjoncteur et commutateur Click 210
˽ Parasurtenseur CA Click 230
Un Click 201 fournit une alimentation d'1 A et est capable d'alimenter un seul capteur,
tandis que le Click 202 fournit 2 A et peut alimenter deux capteurs. (Il existe également un
Click 204 qui fournit une alimentation de 4 A, mais cela n'est généralement pas nécessaire
dans une installation semblable à celle décrite ci-dessous.) Le Click 230 permet de limiter
les surtensions sur les lignes électriques ; le Click 210 coupe l'alimentation pendant les
situations de surcharge et offre un moyen pratique de mettre le capteur sous et hors tension.
l'alimentation électrique peut être installée dans une boîte montée sur un poteau ou dans
une armoire de trafic principale. Si elle se trouve dans une armoire de trafic, l'alimentation
sera envoyée au poteau via un câble souterrain. L'installation de l'alimentation électrique et
le câblage à un Click 200 seront abordés dans le reste de cette section.
