Note : Si vous utilisez les éléments Pumpsil 9,6 mm, vous obtiendrez les meilleurs résultats
avec un élément High-flow : numéro de pièce 913.AH96.K24. La bride MNA0345A est
nécessaire pour fixer l'élément du côté aspiration de la tête de pompe.
Si vous utilisez un élément High-flow de 9,6 mm :

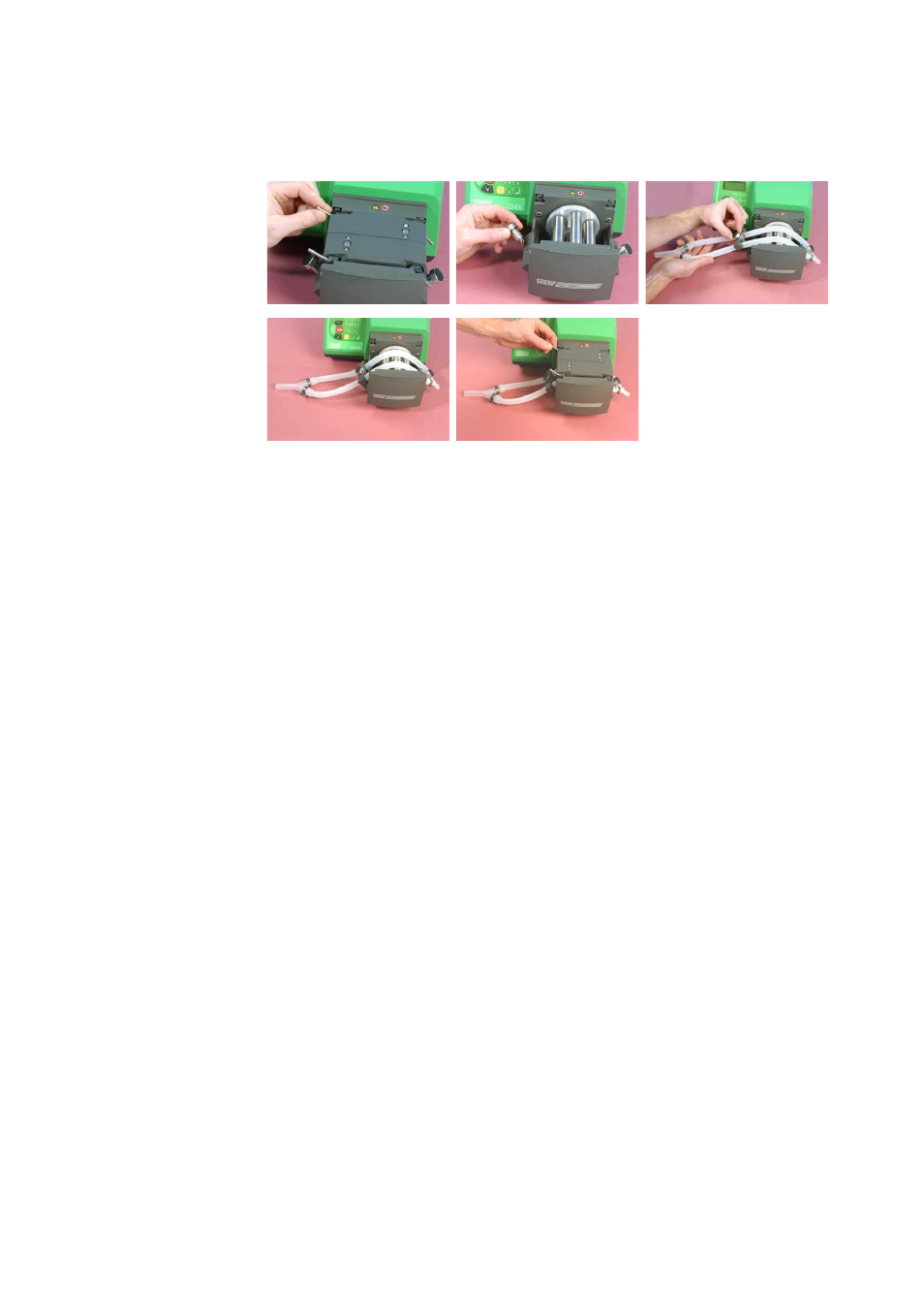

 Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le stator.

Enlevez la cheville en forme de champignon du côté aspiration de la pompe en la
tournant d'un quart de tour dans le sens anti-horaire puis en la retirant. N'enlevez pas la
cheville côté refoulement.

Mettre l'élément à plat en travers du rotor, le connecteur en Y le plus petit sur la cheville
du bout côté refoulement.

Les alésages nominaux des tubes pour lesquels ils sont destinés sont marqués sur les
brides de tubes. Tendez l'élément en le tirant et fixez-le solidement avec une bride de
9,6 mm côté aspiration de la tête de pompe, au moyen de la fixation en forme de
baïonnette précédemment utilisée pour la cheville champignon.

Remplacez le stator et fixez-le en fermant les deux leviers.
Les tubes de transfert peuvent maintenant être raccordés aux connecteurs. Côté aspiration,
utilisez des tubes de 12,7 mm de diamètre.
