8 Installation du tube pour la 505L
Les instructions d'installation du tube sont fournies pour les trois méthodes possibles
d'utilisation d'une tête de pompe 505L.
Pour la plupart des dosages, et toute application où la pulsion doit être minime, l'utilisation
des éléments de tube en silicone en double-Y de Watson-Marlow est recommandée. Ils sont
pré-formés à la bonne longueur et combinent deux flux hors phase pour les annuler en un
seul flux lisse. Ces éléments sont positionnés sur les chevilles de retenue en forme de
baïonnette fournies avec la tête de pompe.
Dans certaines circonstances il peut être utile d'installer deux tubes d'entrée distincts de
votre source vers la tête de pompe. Ceci est indiqué lorsque le fluide est particulièrement
visqueux et que le tube d'entrée simple s'avère restreindre le débit, ou encore si la pompe
est située à une grande distance du réservoir de la source et fonctionne à vitesse élevée.
Un jeu de brides de tube peut être obtenu auprès de Watson-Marlow (référez-vous à la
section
Pièces détachées de la tête de pompe 505L ) pour fixer solidement les tubes à deux
entrées.
La 505L peut aussi être utilisée comme tête de pompe de précision à deux canaux et six
rouleaux, avec deux tubes entièrement séparés. La bride de tube contient deux brides pour
chaque taille de tube adaptée pour permettre de fixer à la fois les côtés entrée et
refoulement. Il faut noter que dans cette configuration, le flux ne tire pas parti de l'effet de
lissage créé en combinant les deux flux hors phase, et de faibles variations de flux peuvent
se rencontrer d'un canal à l'autre. Cette variation sera minimisée si les deux longueurs de
tube sont les mêmes, côté aspiration et côté refoulement.

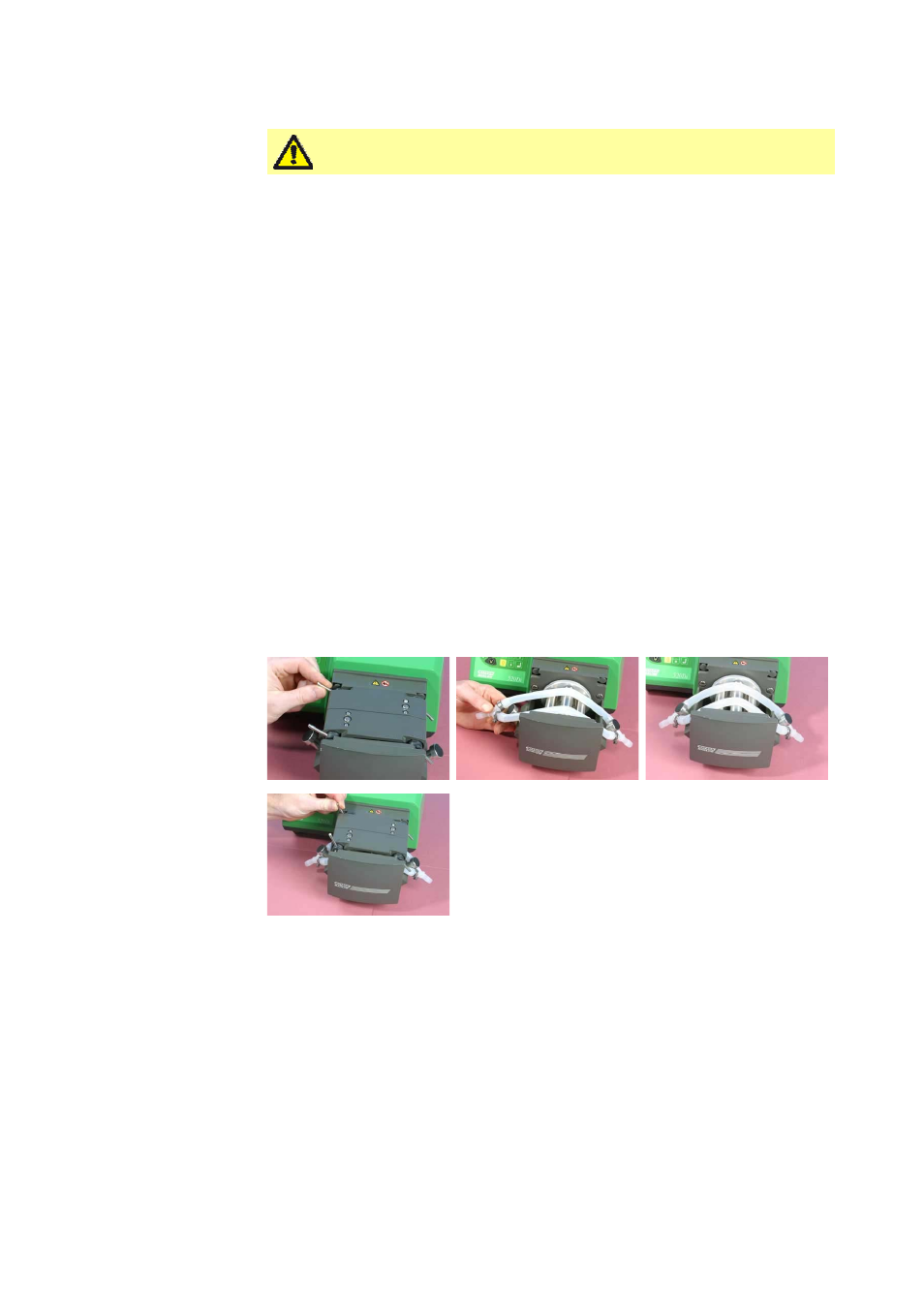

8.1 505L : Pose d'éléments de tubes en double-Y
Pour tout élément standard de quelque taille que ce soit :

Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le stator.

Etirez légèrement l'élément de tube et positionnez-le sur les chevilles en forme de
champignon de chaque côté de la tête de pompe.
 Remplacez le stator et fixez-le en fermant les deux leviers.
Isolez toujours la pompe du secteur avant d'enlever le stator ou
d'effectuer le positionnement, la dépose ou la maintenance de la pompe.
