7 La tête de pompe 505L
Pour remédier aux effets pulsatoires que montrent certaines pompes péristaltiques,
Watson-Marlow a développé le principe des stators doubles décalés. Les deux tubes étant
hors phase, il s'agit de combiner l'impulsion d'un canal avec le creux de l'autre.
La 505L possède six rouleaux en acier inoxydable et utilise des tubes en silicone ou des
tubes Marprene de diamètre allant jusqu'à 9,6 mm, aux parois de 2,4 mm.
Pour la plupart des applications d'administration et celles à basse fréquence d'impulsion,
utilisez les éléments de tube Watson-Marlow en double-Y, qui sont pré-formés à la bonne
longueur pour assurer une combinaison précise des flux et permettre l'écoulement le plus
lisse possible.
Si vous ne souhaitez pas utiliser les éléments spéciaux à double-tube, un jeu de six brides
de tube permettra à la tête de pompe d'être utilisée avec soit des tubes à deux entrées
(aspiration), soit comme tête de pompe de précision à deux canaux (totalement séparés).

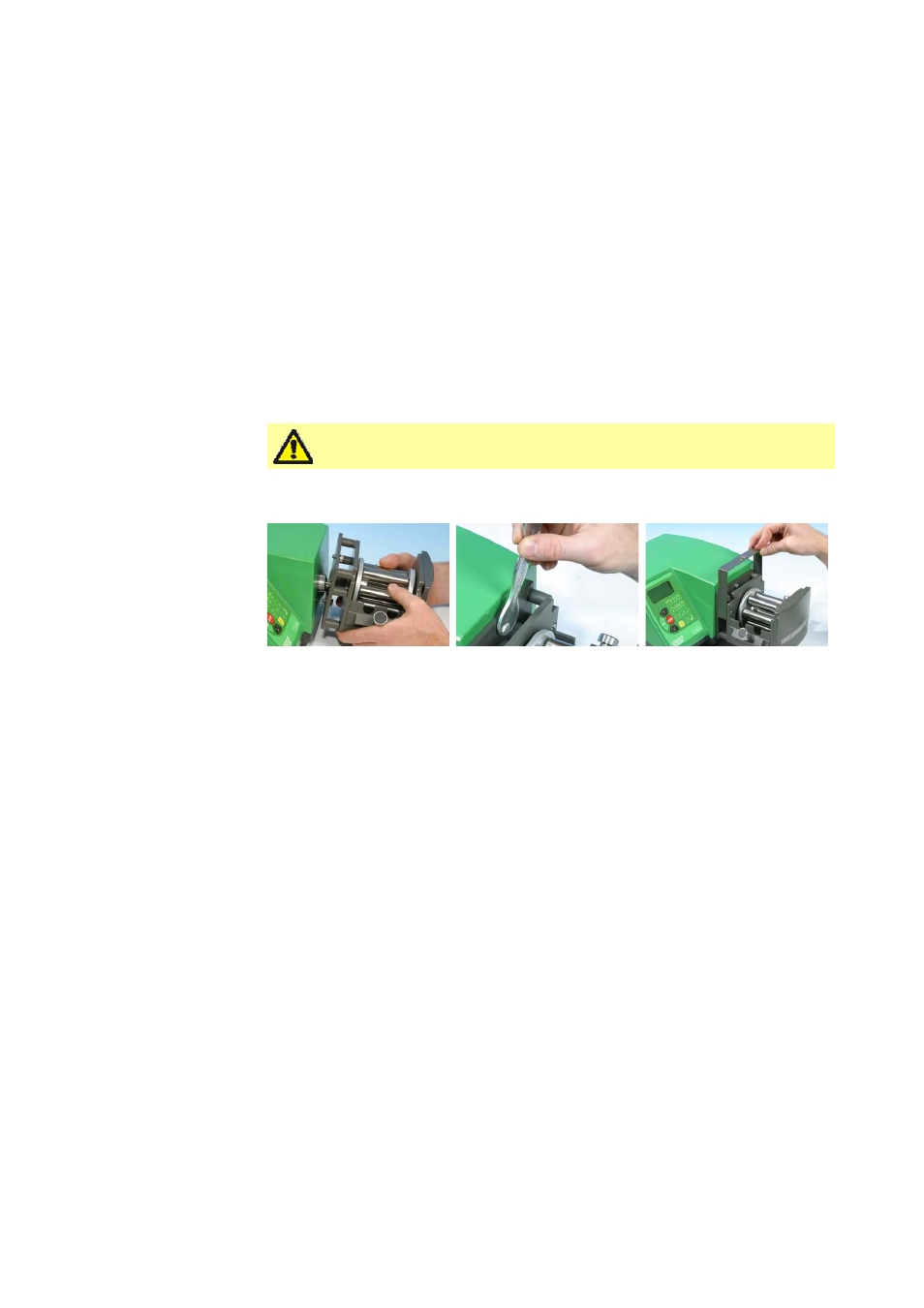

7.1 Pose et dépose de la tête de pompe 505L
Poser et déposer la tête de pompe

Graissez le bec de l'arbre moteur. Positionnez la tête de pompe au centre sur la face
avant de l'entraînement et tourner le rotor manuellement jusqu'à ce que l'arbre fendu du
rotor s'enclenche avec le bec de l'arbre moteur. Assurez-vous que les deux boulons de
fixation captifs s'alignent avec les trous supérieurs et inférieurs de la face avant du
module d'entraînement.

Utilisez une clé de 10 mm pour serrer les boulons de fixation à 3 Nm.

Positionnez le cache de l'adaptateur par dessus la plaque arrière de la tête de pompe et
les têtes des boulons de fixation captifs. Cliquez vers le bas en position.

Inversez cette procédure pour enlever le stator.
Isolez toujours la pompe du secteur avant d'enlever le stator ou
d'effectuer le positionnement, la dépose ou la maintenance de la pompe.
