8.3 505L : Utilisation de deux tubes indépendants
Cette option peut être utilisée pour permettre à la 505L de fonctionner comme une tête de
pompe à deux canaux.


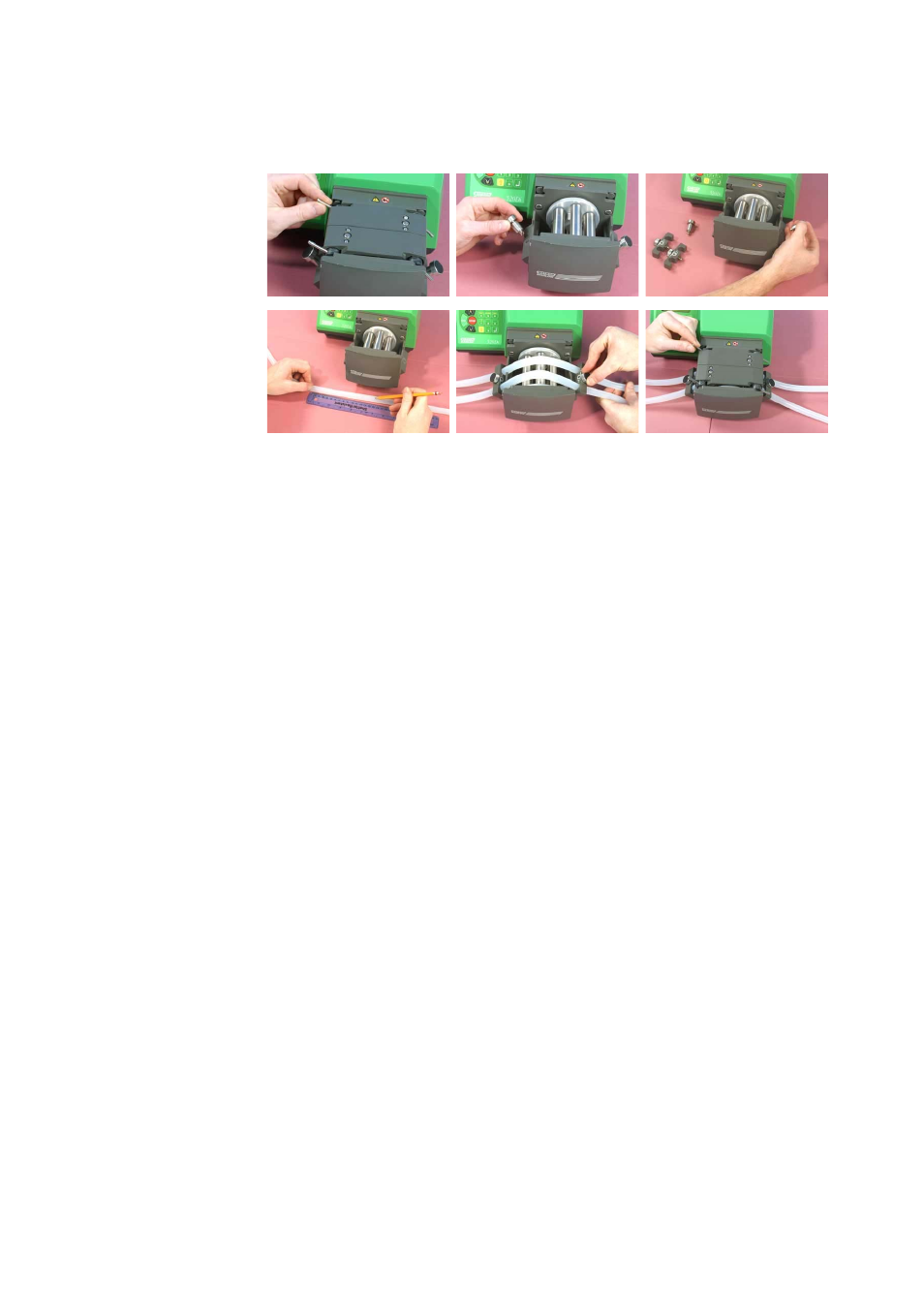

Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le stator.

Enlevez les chevilles en forme de champignon des deux côtés de la pompe en les
tournant d'un quart de tour dans le sens anti-horaire puis en les retirant.
 Faites un repère à une distance de 145 mm sur deux longueurs de tube de diamètre 8,0
mm maximum ; ou bien à une distance de 150 mm sur deux longueurs de tube de
diamètre 9,6 mm maximum.

Les alésages nominaux des tubes pour lesquels ils sont destinés sont marqués sur les
brides de tubes. Fixez les tubes avec la bride de taille correcte côté aspiration de la tête
de pompe, en alignant un des repères de chaque tube avec la face interne de la bride.
Fixez la bride en insérant la baïonnette de fixation dans la cavité dans laquelle était la
cheville en forme de champignon et en tournant d'un quart de tour dans le sens horaire.
 Etirez légèrement les tubes et fixez-les avec la deuxième bride de la même façon, les
deux autres repères étant alignés avec la face interne de la deuxième bride. Vous
trouverez plus pratique d'insérer les tubes dans les bras de la deuxième bride avant de
fixer celle-ci.

Remplacez le stator et fixez-le en fermant les deux leviers.
Note : Après avoir posé de nouvelles longueurs de tube Marprene, faites tourner la
pompe pendant environ une demi-heure puis retendez le tube, en vous assurant que les
longueurs nominales ci-dessus sont rétablies. Si vous utilisez des longueurs de tube plus
grandes que celles données, le tube peut bouger dans la tête de pompe et causer des
dommages.
