Watson-Marlow 505L - Manuel (Page 7)

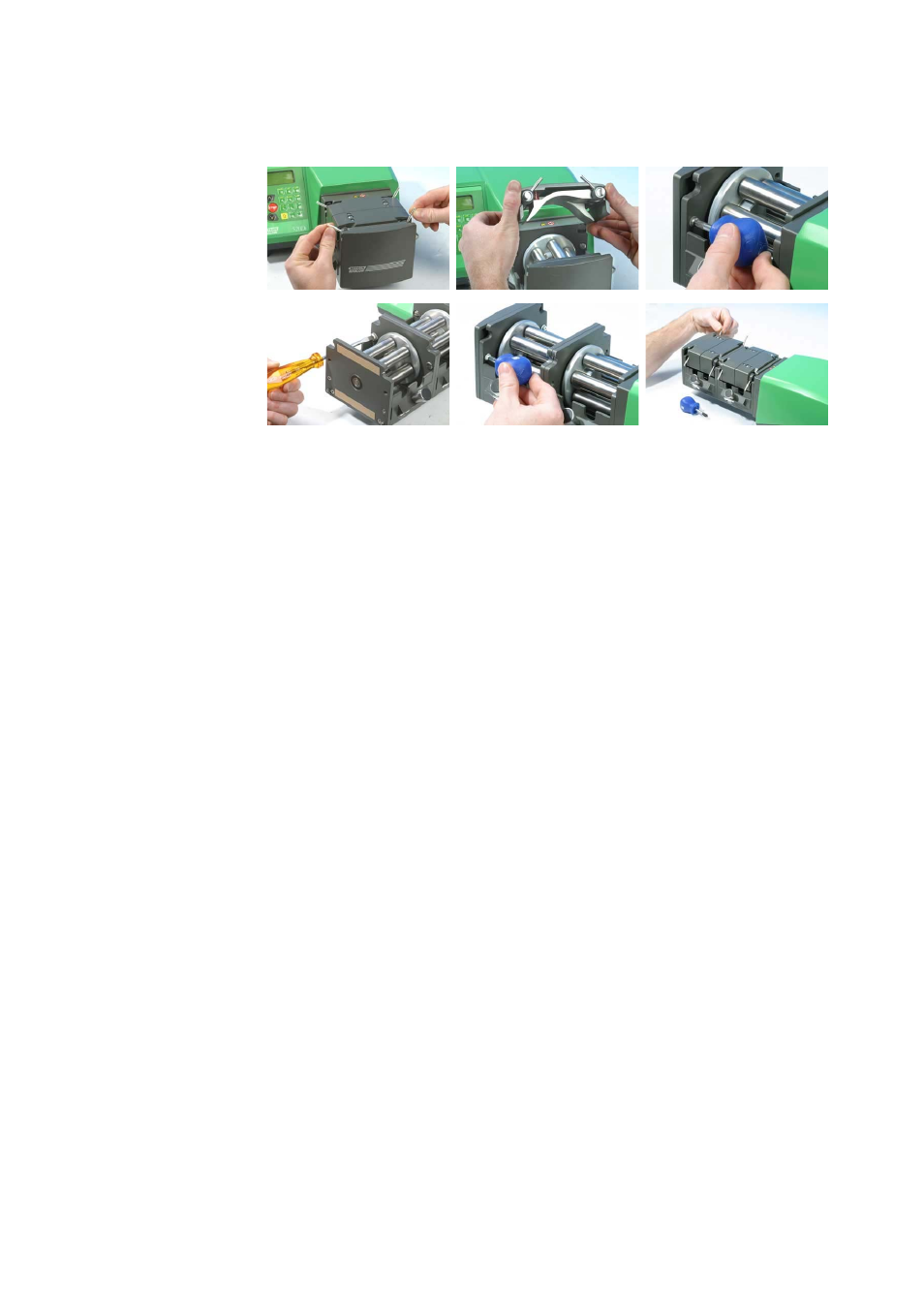

Pour monter une tête de pompe supplémentaire
La face avant de la tête de pompe 505L est équipée d'un cache maintenu par deux vis. Il
doit être enlevé avant qu'une deuxième tête de pompe puisse être montée.

Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le stator.

Enlevez les deux vis maintenant le cache à la face avant de la tête de pompe fixe. Un
tournevis tronqué à tête en croix conviendra bien à cette opération. Retirez le cache.
 Graissez le bec saillant de l'arbre à l'arrière de la tête de pompe supplémentaire et la
fente à l'avant de la tête de pompe fixe. Positionnez la tête de pompe supplémentaire de
telle façon que bec et fente s'enclenchent et alignez le corps de la tête de pompe
supplémentaire et celui de la première tête de pompe fixe. Posez les deux vis de fixation
de la tête de pompe supplémentaire qui sont fournis de chaque côté de la tête de pompe
supplémentaire et serrez. Fixez le cache à la tête de pompe supplémentaire au moyen
des deux vis qui le retenaient à la tête de pompe fixe.
 Positionnez les stators et fixez-les en abaissant les leviers.
