8.2 505L : Utilisation de tubes à deux entrées
Les débits peuvent être améliorés en montant deux tubes d'entrée et en utilisant un
connecteur en Y pour obtenir un flux lisse.


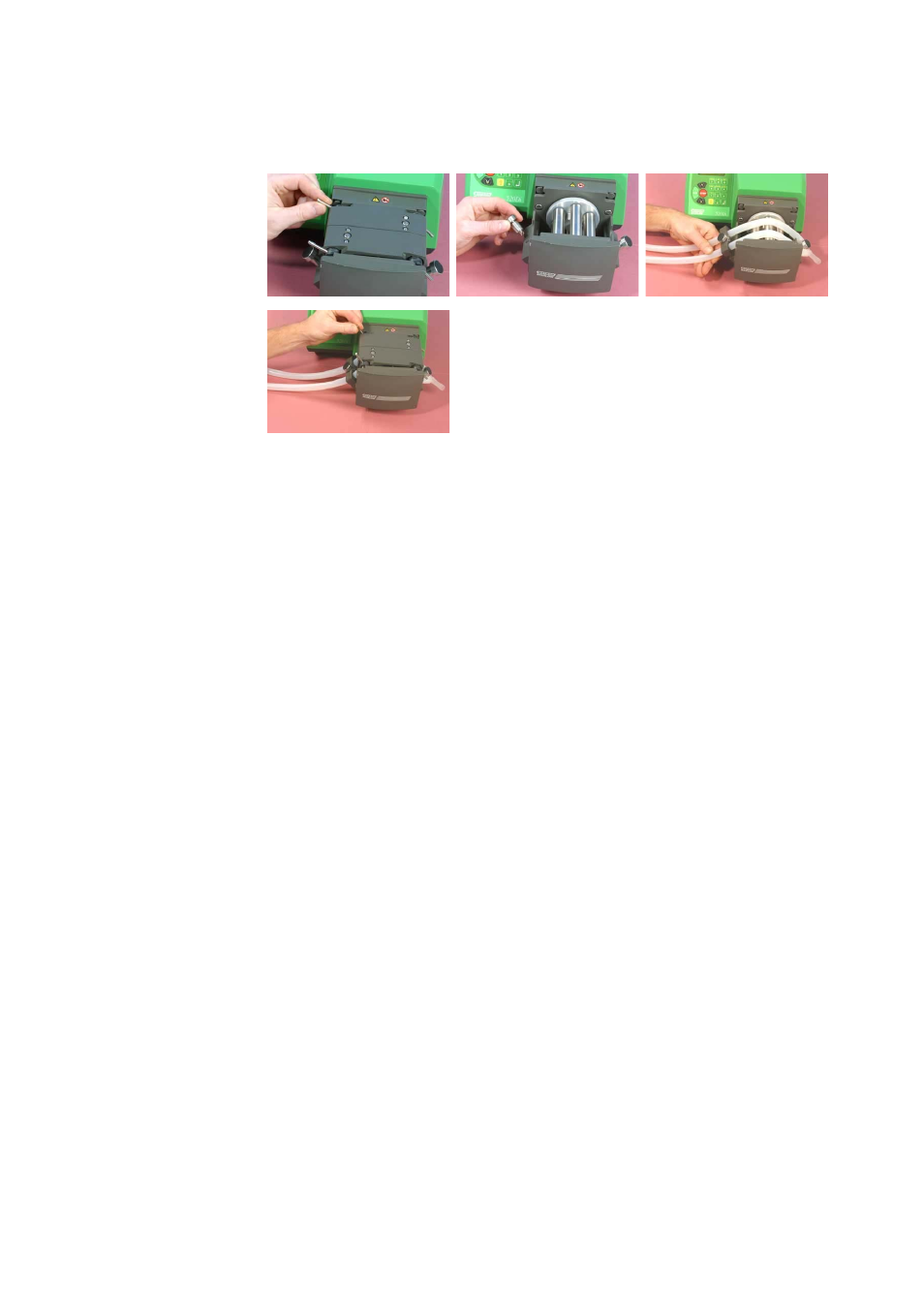

Soulevez les deux leviers de chaque côté de la tête de pompe et enlevez le stator.

Enlevez la cheville en forme de champignon du côté aspiration de la pompe en la
tournant d'un quart de tour dans le sens anti-horaire puis en la retirant. N'enlevez pas la
cheville côté refoulement.

Montez deux longueurs de tube aux branches supérieures du connecteur en Y. Mettez cet
assemblage à plat en travers du rotor, le connecteur en Y sur la cheville du bout côté
refoulement.

Nous disposons de brides de tubes, sur lesquels sont marqués les alésages nominaux des
tubes pour lesquels ils sont destinés. Tendez les deux longueurs de tube en les tirant et
fixez-les solidement avec une bride de taille correcte côté aspiration de la tête de pompe,
au moyen de la fixation en forme de baïonnette précédemment utilisée pour la cheville
champignon. Vous trouverez plus pratique d'insérer les tubes dans les bras de la bride
avant de fixer celle-ci.

Remplacez le stator et fixez-le en fermant les deux leviers.
Les tubes de transfert peuvent maintenant être raccordés aux connecteurs.
