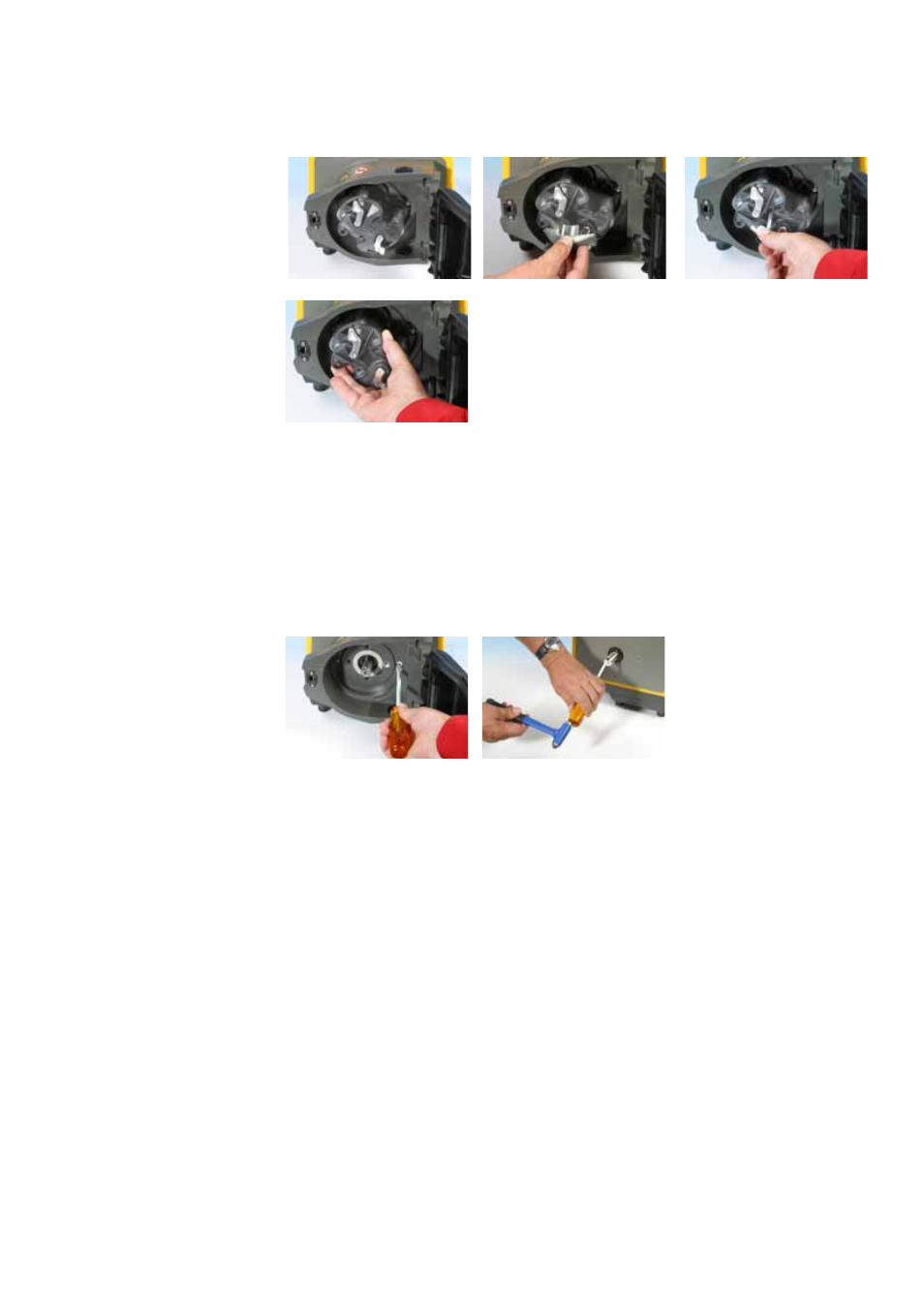

Dépose du rotor
Retirez le couvercle du rotor et la vis d’arrêt central à l’aide d’une clé Allen de 5 mm.
Retirez le rotor de son arbre claveté. N’utilisez pas d’outils pour faire levier afin de
dégager la face arrière du rotor de l’intérieur du stator : vous devez pouvoir la
dégager à la main.
Dépose du stator
Retirez le rotor en suivant la procédure ci-dessus.
Déconnectez le conduit d’écoulement de déchets (s’il est branché).
Devissez les deux vis de fixation du stator à l’aide d’un tournevis approprié.
Retirez complètement le stator du coffret de motorisation.
Après avoir retiré le rotor et le stator, il est conseillé d’ôter la clavette métallique, de
la nettoyer et de la replacer. La clavette est bien insérée dans son logement. Vous
devrez peut-être taper délicatement dessus à l’aide d’un tournevis ou tout autre
objet approprié pour la faire sortir.
