Manuel d’utilisation Watson-Marlow 620DuN et 620Du Watson-Marlow

76

23.10.3 Sortie logique 3

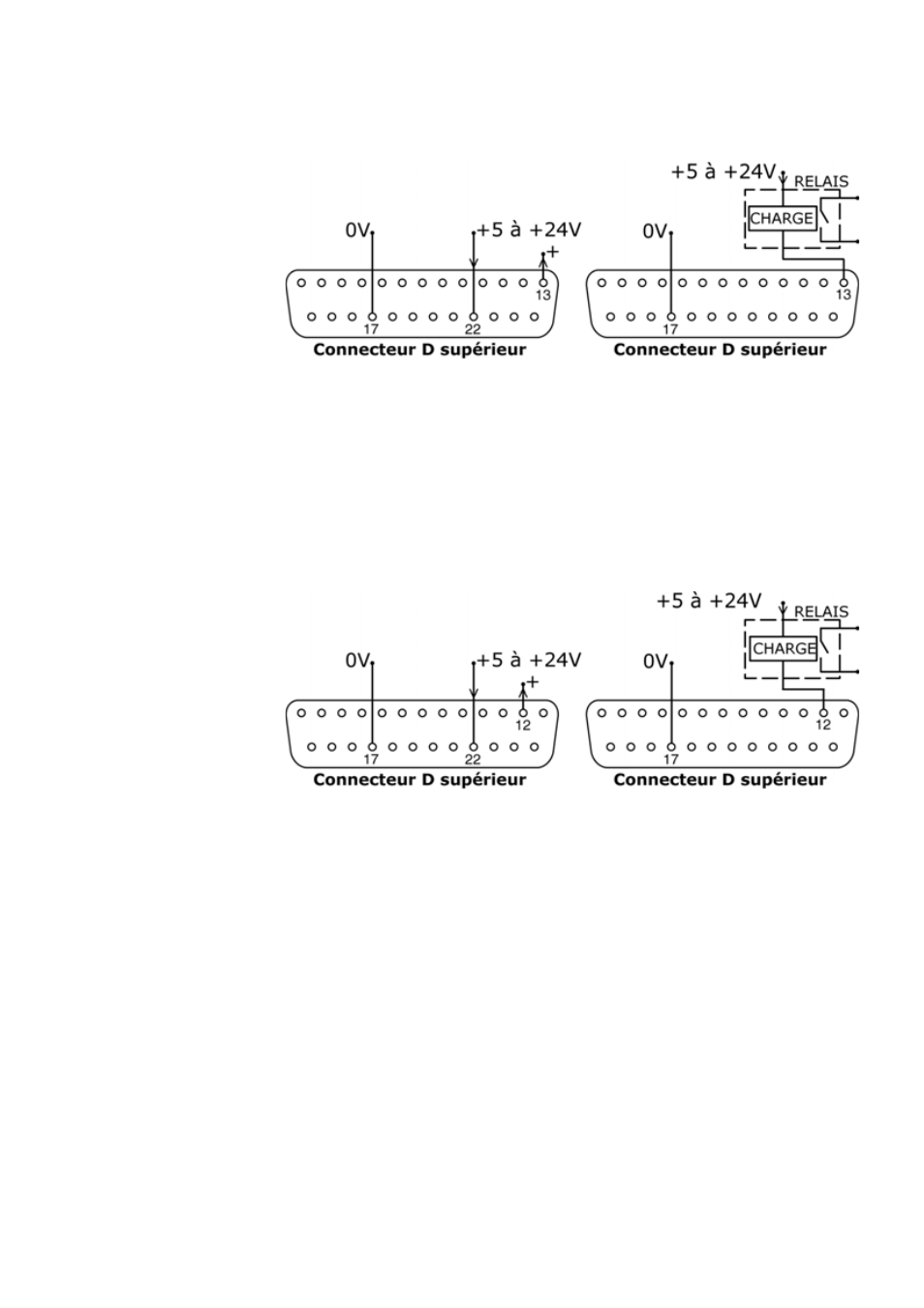

La Sortie 3 est prise sur la broche 13 du connecteur D supérieur selon l’état logique de
la fonction assignée à la Sortie 3. Autre possibilité : connectez une charge, telle qu’une
bobine de relais, à la broche 13, mise à la terre sur broche 17. La circulation du courant
dans le circuit dépend de l’état logique de la fonction assignée à la Sortie 3. Ne connectez
pas à un dispositif nécessitant plus de 50 mA.

Par défaut, la Sortie 3 est configurée pour indiquer le statut Auto / Manuel. Référez-vous
à la section 12 Première mise en route de la pompe.

23.10.4 Sortie logique 4

La Sortie 4 est prise sur la broche 12 du connecteur D supérieur selon l’état logique de
la fonction assignée à la Sortie 4. Autre possibilité : connectez une charge, telle qu’une
bobine de relais, à la broche 12, mise à la terre sur broche 17. La circulation du courant
dans le circuit dépend de l’état logique de la fonction assignée à la Sortie 4. Ne connectez
pas à un dispositif nécessitant plus de 50 mA.

Par défaut, la Sortie 4 est configurée pour indiquer le statut général d’alarme. Référez-
vous à la section 12 Première mise en route de la pompe.
